某風電項目因防雷系統故障導致風機倒塔

2023-12-20 · 閱讀511

近日，國家能源局東北監管局發布《關于汲取事故教訓開展風電機組防雷系統隱患排查整治工作的通報》。

       根據通報，2023 年6月27日，開魯縣明陽智慧能源有限公司俊昌風電場發生一起因防雷系統故障導致的風機倒塔一般設備事故。為深刻汲取教訓，舉一反三排查整治風電機組風險隱患，提升設備可靠性水平，防范類似事故再次發生，請各有關風電企業近期組織開展風電機組防雷系統隱患排查整治工作。（來源：可再生能源觀察）

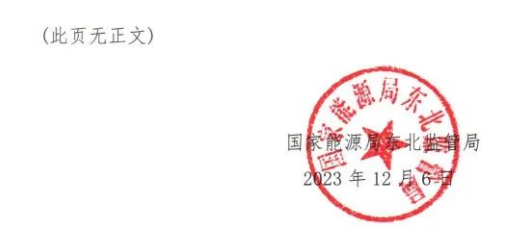

國家能源局東北監管局
關于汲取事故教訓開展風電機組防雷系統隱患排查整治工作的通知

各電力安委會成員單位，有關電力企業:
2023年6月27日，開魯縣明陽智慧能源有限公司(以下簡稱開魯明陽公司)俊昌風電場發生一起因防雷系統故障導致的風機倒塔一般設備事故。為深刻汲取教訓，舉一反三排查整治風電機組風險隱患，提升設備可靠性水平，防范類似事故再次發生，請各有關風電企業近期組織開展風電機組防雷系統隱患排查整治工作。現就有關事項通知如下。

一、事故簡況
(一)事故設備概況
俊昌風場事故風機為明陽MySE4. 0-166/110型變槳距機組，其中主控系統型號為PCM5.2;變槳系統為天津瑞源電氣有限公司，型號為S042-2;變流系統為天津瑞能電氣有限公司，型號為YDR-F4000-G01。

(二)事故原因
事故機組出廠前，風機制造廠家曾創開機組2號葉片，對“接閃器不通”“合模縫結構膠開裂”兩項缺陷進行修復處理。
該機組安裝過程中，參建各方僅對機組葉片等部件進行外觀檢查，未做防雷系統相關試驗，未確保防雷系統整體有效投入。6月27日23時，在該機組遭受雷擊后，造成機組2號葉片接閃器放電損壞，雷電波能量在葉片內疊加釋放，將此前修復處的葉片爆開，導致葉輪失控，機組振動失穩，最終發生倒塔事故。

(三)事故暴露問題
本次事故暴露出風力發電機組在防雷系統的設計、制造、安裝、檢測及監督等方面存在把控不嚴的問題。具體如下:
1.未充分考慮當?shù)貙儆诙壚纂姼咭装l(fā)區的氣象條件，未按照《風力發電機組風輪葉片》(GB/T 25383-2010)規范要求設計相應的雷電防護措施，無法監測記錄葉片遭受雷擊的具體時間、雷擊次數等信息。
2.風機防雷接閃器在制造過程中存在缺陷，且缺陷修復處理工藝粗糙，未能保證修復葉片經運輸安裝等環節后仍能可靠使用，導致雷擊損壞故障點仍在原缺陷修復位置。
3.安裝過程重點環節、重點部位缺少必要措施保證施工質量，防雷接地系統只安裝1處防雷引線，未達到規定3處的標準要求。
4.防雷系統檢測未按《風力發電機組防雷裝置檢測技術規范》(GB/T 36490- -2018)要求，對風機接閃器至塔筒底部接地扁鋼雷電通道檢測，且未按《風電場工程質量管理規程》(NB/T 10684-2021) 要求，對葉片防雷系統電阻測量開展有效監理，在未見防雷檢測報告的情況下，僅對風機進行了外觀檢查。

二、排查內容
風力發電機組葉片至塔基各部分接閃器、引下線、浪涌保護器、接地裝置以及避雷針等進行全面排查。
排查項如下:
(一)風力發電機組防雷系統接地電阻，箱式變壓器接地電阻是否正常，阻值是否達標。是否每年在汛期來臨前開展防雷裝置檢測，檢測報告是否齊全。
(二)葉片及機艙接閃器數量是否符合設計文件中的技術要求，接閃器材質、規格是否符合《風力發電機組防雷裝置檢測技術規范》(GB/T 36490-2018) 要求，是否有損壞、固定不可靠、銹蝕等情況。
(三)葉片及機艙引下線材質、規格是否符合《風力發電機組防雷裝置檢測技術規范》(GB/T 36490-2018)要求，電氣連接性能是否可靠。
(四)風力發電機組設備接地裝置材質、規格是否符合《風力發電機組防雷裝置檢測技術規范》(GB/T 36490 -2018)要求，是否有損傷、銹蝕等情況。風電機組電氣系統等電位連接是否可靠。
(五)浪涌保護器有無損壞、斷裂、雷擊痕跡等情況;如有智能防雷模塊(防雷箱)，檢查數據是否正常，模塊是否安全可靠運行。
(六)避雷針與氣象桅桿連接是否牢固，表面有無銹蝕，變形、斷裂等情況。

三、工作要求
(一)風力發電企業如有明陽生產的MySE4. 0-166/110型變槳距機組，要對照排查內容，逐一建立排查臺賬，對存在的缺陷進行專項整治，銷號式管理，確保不留死角。
(二)各風電企業要認真開展排查工作，對排查的問題要按照“應改盡改、能早盡早”原則開展整改或落實預防管控措施。排查工作中要注意做好安全防護措施，鼓勵采取無人機等.技術手段，降低安全風險，避免次生事故和人身傷亡事故發生。要認真對照本次事故暴露的問題，嚴把選型、采購關口，避免有缺陷的設備進入施工現場，督促施工、監理以及檢測等單位嚴格按照國家規定開展設備安裝、監理以及檢驗檢測工作，并按要求嚴格驗收，實現從設計、制造、安裝、檢測、運維等全鏈條可防可控。

(三)要全面落實排查整治主體責任。有上級公司的風電企業，由上級公司統一組織開展，排查整治結束后要形成專門排查整治報告報上級公司確認。沒有上級公司的風電企業，由企業自行組織開展確認。排查整治過程中如遇重大及以上安全生產隱患問題及時向我局匯報。
