浪涌保護器的放電電流如何選擇，最大放電電流怎么選?
浪涌保護器（SPD）的放電電流選擇是確保其有效保護電氣設備的關鍵，需綜合考慮電網環境、設備耐壓等級及防護需求。以下是具體選擇方法和步驟：
1. 關鍵參數解析
-
標稱放電電流（In）：SPD可承受8/20μs波形、連續10次不損壞的電流值，反映常規浪涌防護能力。
-
-
最大放電電流（Imax）：SPD能承受單次8/20μs波形的最大峰值電流，代表極限耐受能力。
-
-
沖擊電流（Iimp）：10/350μs波形（直擊雷場合），用于一級防護，表征大能量泄放能力。
-
2. 選擇依據與步驟
（1）確定防護等級（參照IEC 61643標準）
-
第一級防護（LPZ 0→1）：
針對直擊雷或入戶線路（如配電柜進線端），選用 Iimp 參數，通常要求 ≥12.5kA（10/350μs）。
示例：25kA（10/350μs）適用于雷擊高風險區。 -
-
第二級防護（LPZ 1→2）：
針對分配電柜或設備前端，選用 Imax，通常為40kA~100kA（8/20μs）。
示例：40kA（8/20μs）用于機房配電箱。 -
-
第三級防護（LPZ 2→3）：
精細保護（如插座或敏感設備），選用 In，通常為5kA~20kA（8/20μs）。
示例：10kA（8/20μs）用于服務器電源前端。 -
（2）參考電網環境
-
低風險區域（年雷暴日＜25天）：Imax可選40kA~60kA。
-
-
高風險區域（年雷暴日＞50天或近高層建筑）：Imax需≥80kA，或疊加一級防護。
-
（3）設備耐受電壓匹配
SPD的電壓保護水平（Up）必須低于被保護設備的耐壓值（如IT設備通常為1.5kV）,所以可以選ACM-20系列浪涌保護器，該產品Up為1.2kV，能更好的保護設備。
3. 其他注意事項
-
多級配合：各級SPD間需保持10m以上線距或加裝退耦器，確保能量逐級泄放。
-
-
接地電阻：要求≤10Ω（理想值≤4Ω），影響泄放效率。
-
-
失效保護：選擇帶遙信觸點的SPD，便于監控狀態。
-
4. 典型選型示例
|
應用場景 |
參數要求 |
推薦值
|
|---|---|---|
| 建筑總配電柜 | Iimp (10/350μs) |

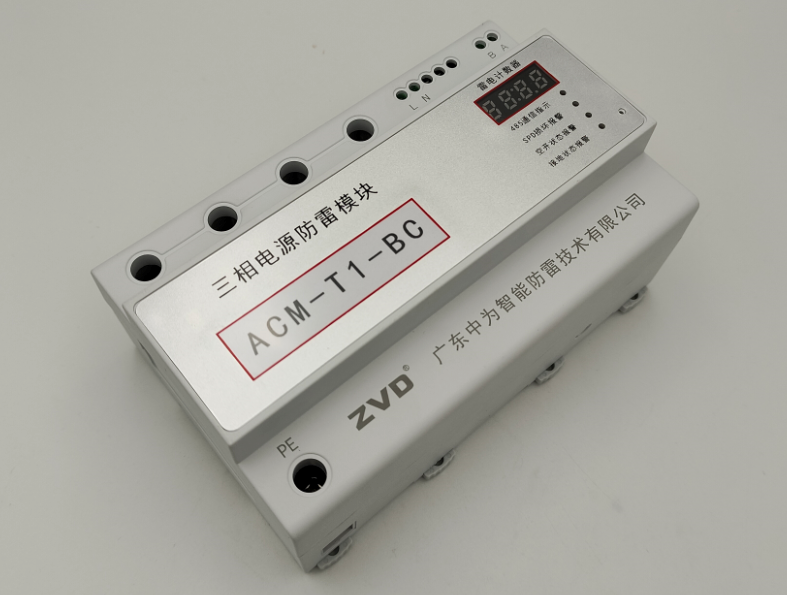

≥25kA 型號ACM-T1-BC |
| 樓層配電箱 | Imax (8/20μs) | 40kA~100kA 型號ACM-40 |
| 精密儀器前端 | In (8/20μs) +低Up | 10kA + Up≤1.2kV 型號ACM-20 |
通過以上步驟，可確保SPD在雷擊或過電壓事件中有效泄放電流，同時避免因選型不當導致的保護不足或頻繁損壞。實際選型時建議結合專業檢測數據或咨詢防雷工程師。
