三相開關型（10/350us）和限壓型（8/20us）復合型防雷器件組
本設備安裝4只開關型和4只限壓型防雷器及1只雷擊計數器
每一只開關型防雷器可以抵御和吸收10/350 微秒的直擊雷電流35千安培（15kA/25kA/50kA等可選）；每一只限壓型防雷器可以抵御和吸收8/20 微秒的最大放電電流40千安培（60/80kA等可選）；
防雷器件組可以抵御相線及中性線對地線排140 千安培的直擊雷電流（L1-PE/35kA；L2-PE/35kA；L3-PE/35kA；N-PE/35kA）；保護電平低；
在輸入端地線上安裝無源雷擊計數器，無源雷電計數：0～99；
安裝方式：模塊化結構，標準導軌安裝；
告警方式：有變色窗口，可視告警。

具有故障指示及遠程遙信功能；

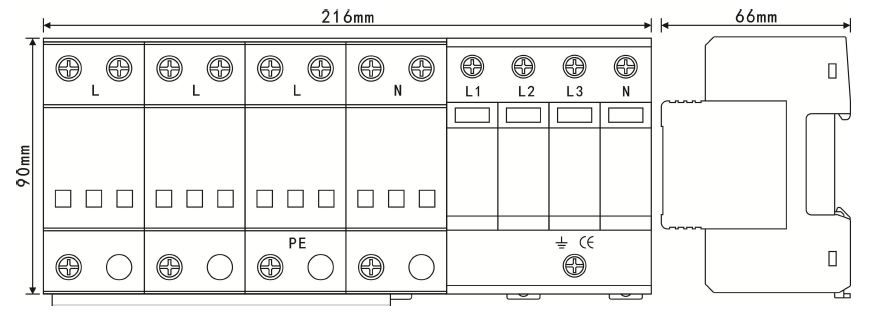

產品尺寸圖：

更詳細SPD1三相第一二級B+C復合型電源防雷器-開關型10/350us和限壓型8/20us組合式資料，歡迎咨詢廣東中為智能防雷技術有限公司！

三相（B+C級）防雷器（配保護熔斷器）
供電專業低壓配電柜饋出回路每段母線，應急照明饋出回路，監控設備饋出回路，消防電源饋出回路，照明控制柜饋出回路母線段，隧道照明配電箱應急照明饋出回路母線段，監控和收費專業的配電箱（柜）三相電源回路，均需要安裝
能防御10/350us 波形Ⅰ+Ⅱ級保護，火花間隙型復合三相（B+C 級）防雷器（3P+N電涌保護器），其雷電沖擊電流80kA，電壓保護水平≤2.0kV，響應時間ta≤25ns，溫度范圍在-10℃至+50℃，防護等級為IP20。電涌保護器應配套保護熔斷器。
— 每一套防雷器含4 只開關型、4 只限壓型防雷器；
— 每一只開關型防雷器可以抵御和吸收10/350 微秒的沖擊電流50 千安培；
— 每一只限壓型防雷器可以抵御和吸收8/20 微秒的最大放電電流40 千安培；
— 開關型防雷器可以抵御相線及中性線對地線排200 千安培的沖擊電流
（L1-PE/50kA； L2-PE/50kA；L3-PE/50kA；N-PE/50kA）；
— 極數：3P+N 或4P；
— 相數：三相；
— 最大持續工作電壓Uc≧385V；
— 電壓保護水平Up≦2.0kV；
— 沖擊放電電流Iimp≧50kA；
— 標稱放電電流In≧20kA；
— 最大放電電流Imax≧40kA；
防雷器本體帶有RS485 數據輸出端口，支持上位機管理，支持iCore 綜合管理系統。
◆可實時監控：雷擊計數、失效狀態、核心防雷器件溫度、壽命預警、線路
報警、在線時間等功能。
模塊具有卡扣結構防止模塊因振動引起的松動。
模塊具有鑒別結構防止不同電壓、不同方向的誤插。

三相防雷器（配保護熔斷器）
各變電所（站）無功自動補償裝置前端各配置1 套，均需要安裝能防御8/20us波形雷電流幅值的低壓無間隙金屬氧化物三相防雷器（3P+N 電涌保護器），其標稱放電電流40kA，最大放電電流80kA，電壓保護水平≤2.3kV，響應時間ta≤25ns，
溫度范圍在-10℃至+50℃，防護等級為IP20。電涌保護器應配套保護熔斷器和雷擊計數器。
防雷器本體帶有RS485 數據輸出端口，支持上位機管理，支持iCore 綜合管理系統。
◆可實時監控：雷擊計數、失效狀態、核心防雷器件溫度、壽命預警、線路報警、在線時間等功能。
模塊具有卡扣結構防止模塊因振動引起的松動。
模塊具有鑒別結構防止不同電壓、不同方向的誤插。

安裝在高桿照明燈的電控箱內；
SPD 端口：一端口；
SPD 類別：限壓型；
相數：三相；
極數：3P+N
額定電壓：220V；
最大可持續運行電壓：385V；
標稱放電電流：In≧20kA；
最大放電電流：Imax≧40kA；
沖擊放電電流(N-PE)：Iimp≧15kA。
保護水平（L-PE）：Up≦1700V；
保護水平（N-PE）：Up≦1200V；
響應時間：≦25ns；
防護等級：IP20；
