安裝多級防雷器為什么要加退耦器？

2022-04-29 · 閱讀615

配電系統一般要求做一二三級防雷，比如總配電柜子裝一級防雷器，樓層裝第二級防雷器，機房裝第三級。

安裝多級防雷器的目的是為了層層泄放浪涌殘壓，對終端設備起到好的保護效果。但是有的客戶想在一個柜子安裝多級浪涌保護器，這時候防雷器廠家一般會推薦安裝退耦器。

那么，安裝多級防雷器為什么要加退耦器？退耦器是什么呢？

根據退耦器經驗，中為防雷從如下內容給大家介紹：

1、多級防雷為什么要加裝退耦器

GB50343防雷標準有要求兩個防雷器之間需要保持一定的距離才能起到能量配合的作用，比如一級開關型防雷器和二級限壓型防雷器之間得相隔10米，二級防雷器和三級防雷器之間得相隔5米。

如果距離不夠可能導致感應雷浪涌過來時上級防雷器還沒動作，下級防雷器先動作，造成防雷器損壞或設備被打壞。

有些電子設備安裝在戶外高處，雷電浪涌風險高，但是設備耐壓又很低。這時候，可以在一個柜子內安裝兩個不同級別的防雷器，一級防雷器在前面頂住大浪涌能量，二級防雷器在后面限制住殘壓，這樣的好處是提高了整體設備耐受能力，又能限制住殘壓避免設備被打壞。

但是在一個柜子安裝兩級防雷器距離明顯是不符合要求的，這時候就可以加裝退耦器了。

退耦器內部是一圈圈的銅線繞成的線圈，其實就是一個大的電感，串聯在兩個防雷器之間起到退耦的作用。

也可以簡單理解為退耦器安裝在這里就是替代標準要求的兩級防雷器之間的這段距離，讓同一個柜子內安裝的兩套防雷器能起到能量配合的效果。

2、選擇退耦器的注意事項

上面我們提到了退耦器其實就是一個串聯在電源線中的大電感，既然是串聯就會對電流有要求，所以在選擇退耦器的時候最重要的就是退耦器的額定電流要大于線路上的最大工作電流。

目前業內退耦器額定電流一般分為32A和60A兩種規格，如果現場實際電流過大可能導致退耦器發熱燒壞等事故，不可掉以輕心。

退耦器參數：

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司
名稱：退耦器
型號：ZV-TOQ-63/1P
主要參數：
額定工作電壓:500V
額定工作電流:63A
電感量：8μH±20%
安裝接線：35mm導軌安裝、串聯接線
尺寸：90*36*67mm（1P的尺寸）

組合形式：1P/2P/3P/4P(根據系統選，比如三相380V系統一般選4P，單相系統選2P）

3、退耦器安裝介紹

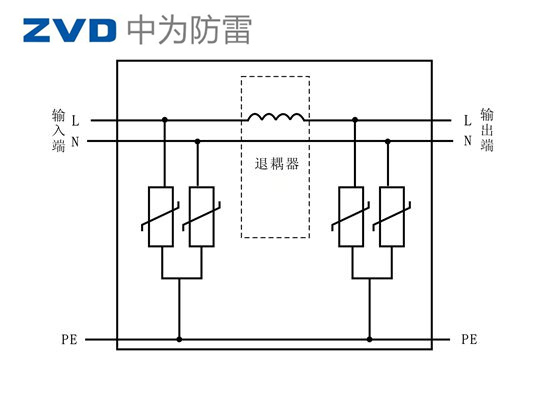

退耦器安裝時是串聯在電源線上，安裝在二級防雷器之間，安裝圖如下：

以上內容就是關于防雷器為什么要加退耦器的介紹，作為連接兩級防雷器之間的重要紐帶，退耦器可以說是防雷器合格的好助手。
