天線避雷器如何選擇？GPS、GNSS、北斗同軸射頻天線防雷器選型推薦！

2023-04-18 · 閱讀1304

工業級室外天線包括GPS天線、GNSS、北斗天線等，一般會安裝天線避雷器，也叫天饋防雷器、同軸浪涌保護器等。主要功能是泄放饋線同軸電纜上的浪涌電壓，避免雷電浪涌沿天線侵入無線通訊主機等設備造成損壞。

那么，室外天線避雷器如何選擇？中為防雷從如下內容介紹

1、為什么室外天線要安裝避雷裝置

室外天線需要安裝避雷裝置主要是因為其處于室外，容易受到天氣等自然因素的影響，從而產生雷擊和電壓浪涌，進而對室內的電子設備產生損害。避雷裝置可以有效地抑制雷擊和電壓浪涌，保護室內電子設備的安全運行。

具體來說，室外天線安裝在屋頂或高處，通常比較容易成為雷擊的對象。當雷電擊中天線時，由于天線與地面之間存在電勢差，會產生強大的電流和電壓浪涌，進而通過導線進入室內，對電子設備產生損害，甚至引起火災等安全事故。因此，為了保護室內電子設備的安全，需要安裝天線避雷裝置，將雷擊和電壓浪涌引到地下，避免對室內設備產生影響。

常用的室外天線避雷裝置包括避雷針、天線避雷器等。在安裝避雷器時，需要考慮天線的類型和規格、避雷器的等級和容量、接地方式等因素，確保避雷器的性能符合標準和規范要求，從而有效地保護室內設備的安全運行。

2、室外天線的避雷器如何選擇

室外天線的避雷器選擇需要考慮多個因素，包括天線的類型和規格、避雷器的等級和容量、接地方式等因素。下面是一些具體的建議：

①確定天線的類型和規格：不同類型的天線（如4G天線、衛星天線、GPS、Lora、gnss天線等）具有不同的工作頻率和特性，天饋避雷器的頻率范圍應該與天線的工作頻率范圍相匹配，否則會影響信號傳輸質量。

最主要需要確定是通信頻率以及接口，中為防雷天饋防雷器的頻率一般為0~3000Mhz、6000Mhz范圍內都適應，適應頻段非常寬。

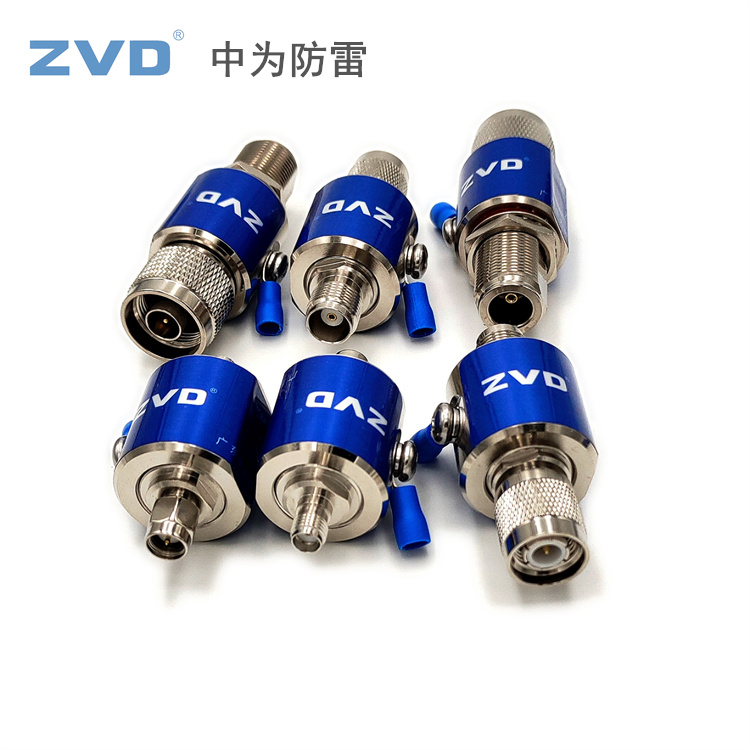

接口有N頭、SMA、TNC、BNC、SL16、4.3-10、F頭等等，可根據需求訂制，詳細參數可以點擊查看：http://www.youliou.cn/txspd/

②確定避雷器的等級和容量：避雷器的等級和容量應該根據天線的工作電壓和電流、周圍環境的雷電情況、建筑物的高度和地形等因素來確定。一般來說，室外天線避雷器的防雷等級應達到10kA，容量應該根據天線的額定電壓和額定放電電流來確定。

③阻抗匹配：天饋避雷器的阻抗應該與天線和設備的阻抗匹配，以確保信號傳輸?shù)淖畲蠊β屎妥罴奄|量。

④注意安裝位置和方式：避雷器應該安裝在天線與設備之間，避免電壓浪涌通過線纜進入設備。同時，應該選擇合適的安裝方式，如直插式、跳線式等，確保避雷器的性能和安全性，直接安裝在戶外還需要考慮避雷器的防水性。

⑤考慮整體的防雷方案：室外天線的避雷器只是整個防雷方案中的一部分，還需要考慮其他設備的防雷問題，如電源、通信線路等，以確保整個設備的安全運行。

⑥耐久性和可靠性：天線避雷器應該具有較長的使用壽命和良好的可靠性，以保證其長期穩定工作。

⑦環境適應性：天饋避雷器應該具有適應不同環境條件的能力，包括溫度、濕度、腐蝕等，以確保其長期穩定工作。

綜上所述，選擇室外天線的避雷器需要綜合考慮多個因素，應選擇具有合適頻率范圍、阻抗匹配、額定電壓和放電電流、良好耐久性和可靠性以及適應性強的產品。同時，應該根據天線類型和工作環境等因素進行綜合考慮和設計，以達到最佳的防雷保護效果。

建議參考相關的標準和規范要求，并結合實際情況進行選擇和設計。
