浪涌后備保護器scb怎么選擇？
浪涌專用后備保護器又叫SCB、SSD、SPD后備保護器，該產品專為浪涌保護器設計，配合浪涌保護器在電網中一起安裝使用，通流能力、切斷能力等可以和浪涌保護器完美匹配，是一款安全性很高的產品。
那么，浪涌后備保護器scb怎么選擇？
電氣設計標準GB51348中有說明：電涌保護器安裝線路上應設置過電流保護器件，該過電流保護器件應具備如下能力:
①可以分斷浪涌保護器安裝位置的預期短路電流。
②能耐受通過浪涌保護器的浪涌沖擊不斷開。
③可分斷浪涌保護器內置熱保護所不能斷開的工頻小電流。
根據以上要求，目前市場上常用的以斷路器開關或熔斷器作為后備保護器，其實是無法滿足要求的。因為空開、熔斷器等，在耐受浪涌能力以及切斷能力都很難同時滿足以上幾點要求。

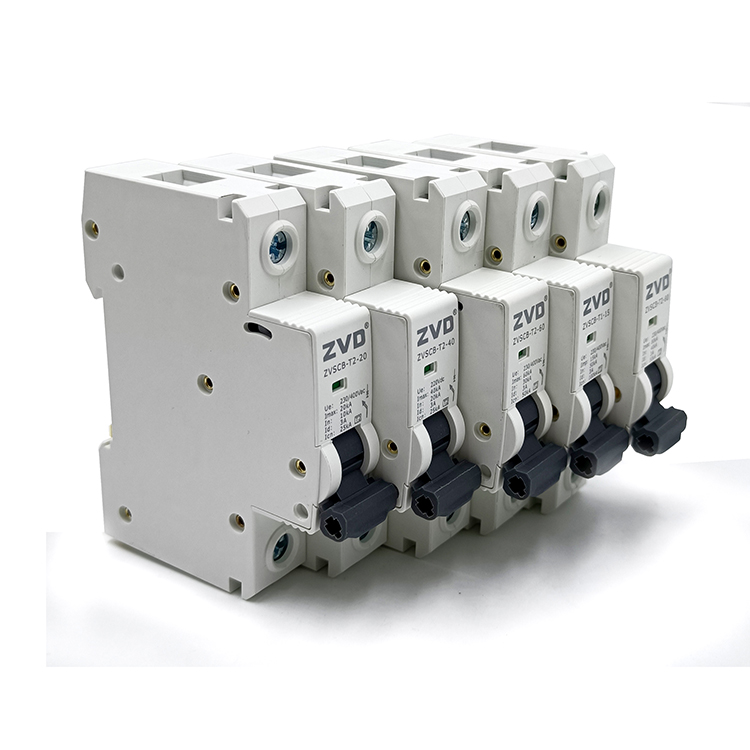

所以中為防雷推薦使用浪涌專用后備保護器！該產品可以同時滿足以上三點要求。能夠耐受和SPD相同的雷電浪涌而不斷開，和浪涌保護器完美匹配。當浪涌保護器出現故障時可切斷3A的低短路電流以及100kA的高短路電流，防止SPD出現損壞、起火等事故。

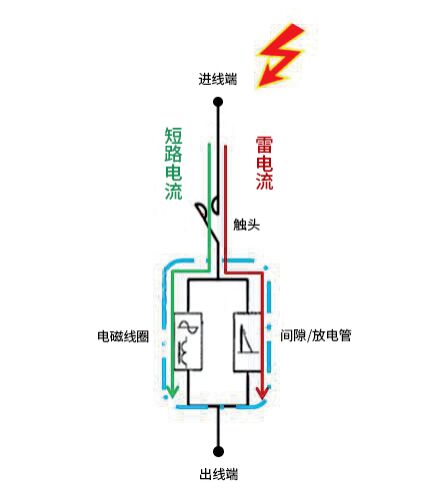

該產品設計原理為：
產品內置電磁線圈和放電管兩路，當發生雷電浪涌沖擊時，通過右邊的GDT放電管來泄放雷電流；當電源線路發生工頻短路電流時，產生的短路電流會從左邊的電磁線圈側導通從而使觸頭動作。實現了在浪涌沖擊下避免誤動作，在工頻短路時切斷SPD避免起火等事故。
浪涌后備保護器在選擇時根據SPD通流量以及組合模塊極數來選擇就可以了。
1、確定后備保護器通流量。
浪涌后備保護器scb的選擇第一步就是確定浪涌保護器的測試波形和通流量。
比如ACM-40系列浪涌保護器，通流量為In:20kA、Imax:40kA，測試波形為T2試驗（8/20us）。
那么，SCB后備保護器就可以選擇ZVSCB-T2-40系列。
如果是ACM-T1-BC系列一級浪涌保護器，通流量為25kA，測試波形為T1試驗（10/350us）。
后備保護器就可以選擇ZVSCB-T1-25。
2、確定后備保護器組合極數。
浪涌保護器的組合極數分為2P、3P、4P、1P+N、3P+N，所以后備保護器組合極數一致就可以了。
2P和1P+N的浪涌保護器選擇2P的后備保護器。
3P浪涌保護器選擇3P的后備保護器。
4P和3P+N的浪涌保護器選擇4P的后備保護器。
根據以上說明，浪涌后備保護器的完整型號就應該是ZVSCB-T2-40/4P這樣類型的，清晰的標注了通流量和組合模塊數。
浪涌后備保護器詳細產品資料可點擊查看：http://www.youliou.cn/scb/
3、SCB后備保護器安裝接線方式。

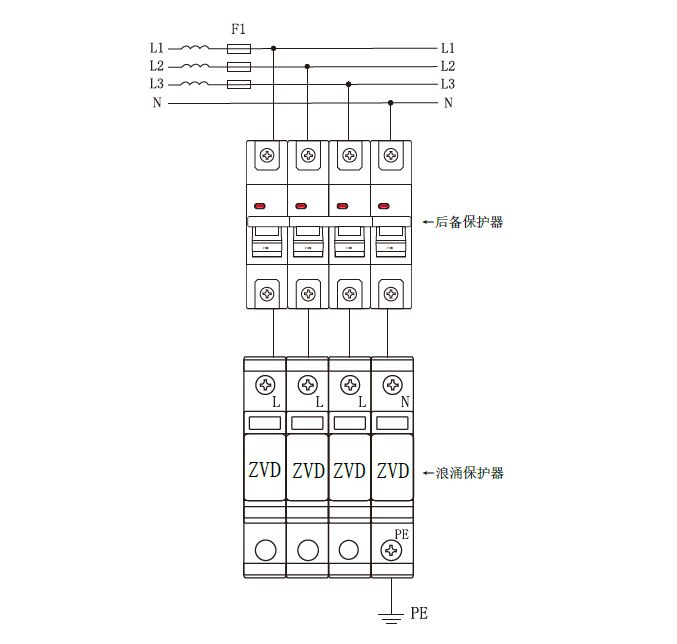

產品安裝接線如下圖所示，后備保護器安裝在浪涌保護器上端，串聯在電源線路中。
后備保護器的接線線徑應根據浪涌保護器的通流容量來選，比如一級浪涌后備保護器，推薦選用10平方銅線。二級浪涌后備保護器ZVSCB-T2-40系列推薦選用≥2.5平方線纜即可滿足通流量要求。
總結：以上就是關于浪涌后備保護器scb怎么選擇的介紹，目前業內后備保護器是比較成熟的產品了，在選型時也可以和浪涌保護器廠家先進行溝通后，再根據實際情況選擇適合自己的后備保護器。
