三相四線的浪涌保護器，可以接單相電的兩相嗎？

2022-05-17 · 閱讀985

在防雷工程施工中，總是會出現一些意外情況。比如三相4P的浪涌保護器采購數量比實際需求多了不少，單相2P的浪涌保護器卻買少了一些。

這時可能需要聯系SPD廠家更換浪涌保護器，或者直接把三相的浪涌保護器當做單相的來用。

那么，三相四線的浪涌保護器，可以接單相電的兩相嗎？

根據浪涌保護器型號參數選擇的經驗，中為防雷從如下內容闡述：

1、三相4P的浪涌保護器可以用在單相系統。

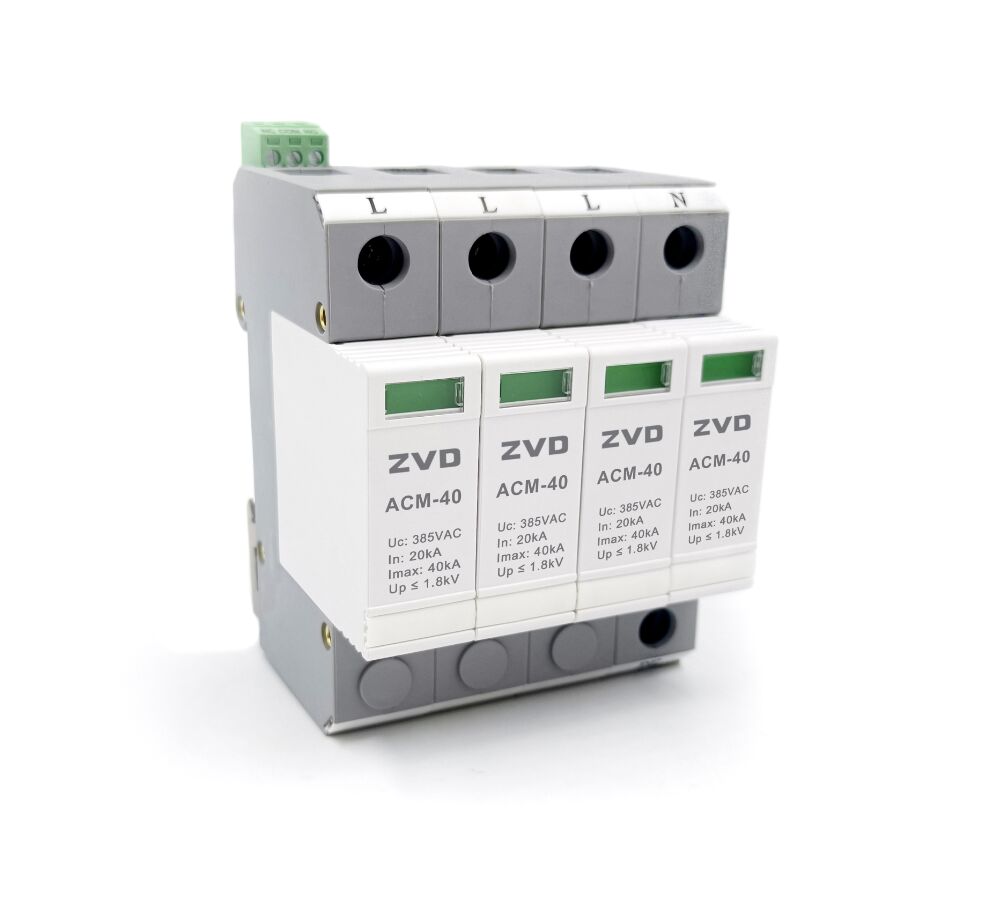

①三相4P浪涌保護器內部由4個壓敏電阻模塊組成，單相2P浪涌保護器由2個壓敏電阻模塊組成，相當于4P的浪涌保護器就是由2個2P的浪涌保護器組合而成的。

所以三相四線的浪涌保護器，可以接單相電的兩相，剩余的模塊空著不接就可以了，如果中途某一模塊壞了，還可以換著用。

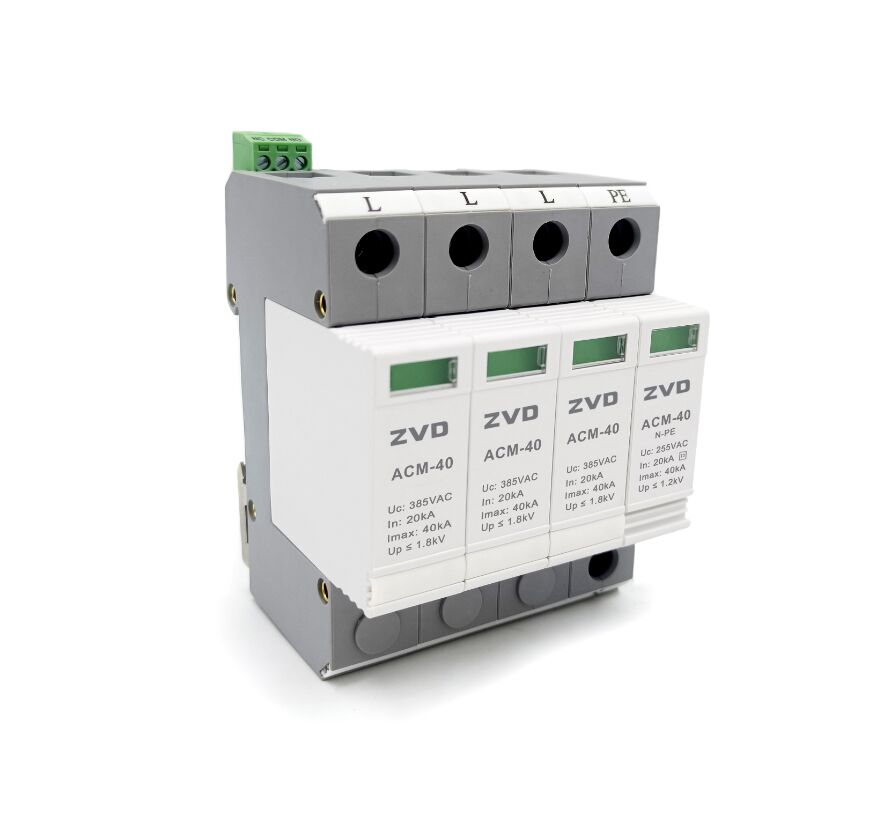

②3P+N型的也可以用在單相電。

3P+N式浪涌保護器L-N為壓敏電阻，N-PE為放電管，用在單相電時，三個火線端口任一端口均可以接單相系統的火線，零線和地線接對應的N端口和PE端口即可。

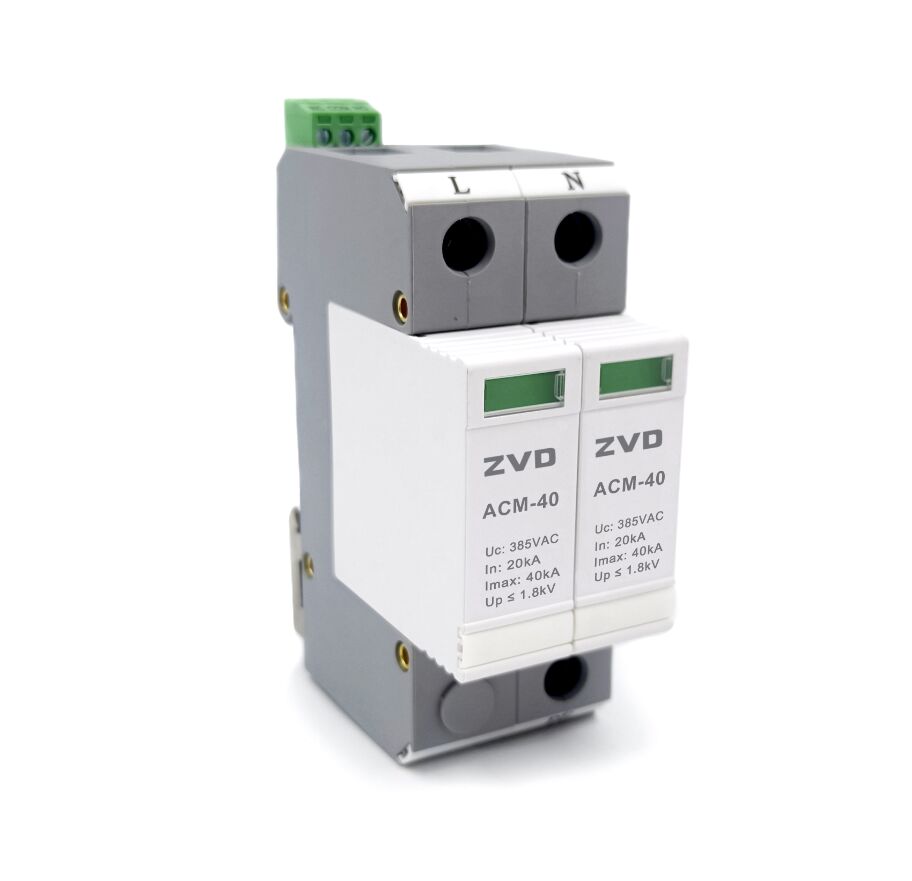

③兩套單相2P的防雷器，可以組合成一套4P的防雷器用于三相電。

將兩套2P的防雷器一起卡在導軌上，其中一套的N接火線，這樣就有了三火一零的端口，正常接入三相電即可。

接地時可以用一根跳線把兩套浪涌保護器連在一起，再用一根地線引到接地排進行接地。

④需要注意的是：要看下浪涌保護器上面的小模塊的參數是否一致，一致的情況下，證明內部器件一致，比如ACM-40系列三相和單相的防雷器，L和N模塊參數都一模一樣，是可以互換并且組合的。

以上內容就是關于三相四線的浪涌保護器如何接單相電系統的介紹，因不同的浪涌保護器廠家產品可能有所差異，所以在實際使用時，最好先咨詢廠家在做決定。
