RS485通訊浪涌保護器是什么產品，如何選擇？

2022-05-20 · 閱讀478

RS485總線通訊系統是應用非常廣泛的一種通訊傳輸方式，很多戶外控制設備、監測儀器等都需要采用RS485線路進行傳輸。

如果485線路在室外敷設，有可能將浪涌電壓引入到通訊設備的485端口，造成485芯片損壞，進而影響整個系統的運行。

所以，建議安裝RS485信號防雷浪涌保護器進行保護。

那么，RS485通訊浪涌保護器是什么產品，如何選擇呢？

根據信號防雷經驗，中為防雷從以下內容介紹：

1、RS485通訊浪涌保護器是什么產品

專用于RS485總線的信號浪涌保護器，也叫485防雷器。主要作用是防止浪涌電壓沿著485總線侵入設備，造成設備的損壞。

廣泛用于485信號傳輸系統，該產品屬于無源產品，無需單獨供電，安裝方便，防雷效果好。

2、如何選擇

①確定電壓

485總線電壓一般在5V左右，防雷器一般可以選5V或12V均可，12V的控制信號防雷器是可以向下兼容的。

②確定保護路數

目前行業內485防雷器分為1路保護和2路的兩種，1路保護指的是防雷器保護2芯線，2路可以保護4芯線，2路保護相比1路保護的產品，性價比更高一些，選擇時可以根據實際需求進行選擇。

③確定安裝方式

485浪涌保護器的安裝方式分為35mm導軌式安裝和平放式安裝，使用最多的就是導軌式安裝了，節省空間，安裝方便、美觀。

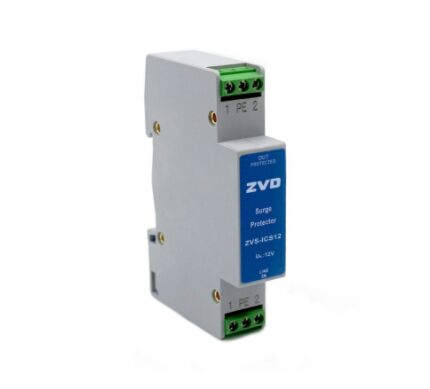

3、485浪涌保護器外觀和參數

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司
名稱：RS485通訊浪涌保護器
型號：ZVS-ICS12
主要參數：
標稱工作電壓Un:12V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

4、485浪涌保護器接線方式

①產品串聯接在485線路中，485總線的AB線接入浪涌保護器的1、2端子。

②產品的輸出對著要保護的設備，浪涌保護器距離設備距離控制在1米以內。

③從防雷器的PE處引一根地線進行接地處理，地線線徑1.5~2.5平方均可。

以上內容就是關于RS485通訊浪涌保護器的產品介紹，在實際的使用中可以和防雷器廠家進行溝通，選擇合適的產品。
