浪涌保護器一級二級三級參數規范要求是什么？點擊查看避免踩坑！
客戶反饋，在防雷驗收時收到浪涌保護器不合格的整改要求。清單寫的是總配電柜一級浪涌保護器參數不符合標準規范要求，機房SPD不符合等。
今天，給大家分享一下關于一級二級三級浪涌保護器參數的規范要求，避免在選型中選到不合規的產品！

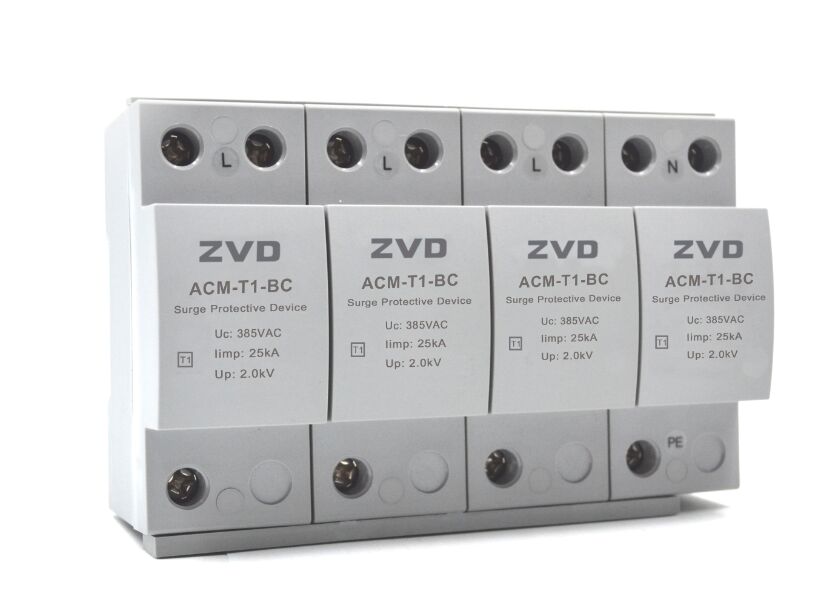

1、一級浪涌保護器參數的規范要求
①通流量的要求
實際上前面的很多文章我們都講過這個要求，目前防雷驗收行業對一級浪涌的參數，是依據防雷標準GB50057-2010《建筑物防雷設計規范》的要求：當電源線從室外進入室內，第一個進線柜內，應安裝T1試驗的一級浪涌保護器。
T1試驗指的是沖擊波形是10/350us，如果是其他測試波形是不符合的。
然后，在10/350us波形沖擊下的耐受沖擊值，應大于或等于12.5kA，這個值指的就是浪涌保護器的耐浪涌沖擊能力，12.5kA是最低要求，一般一級浪涌常見的耐沖擊值有15kA、25kA、50kA，任選一款都是符合GB50057的要求的。
不過在GB50343-2012《建筑物電子信息系統防雷技術規范》中對一級浪涌的通流量有做細致的分類，在高級別建筑物內，可安裝通流量≥20kA的一級浪涌，所以如果有選擇困難癥的朋友，可以直接選擇25kA的，就符合所有標準了。
詳細信息可以點擊查看：http://www.youliou.cn/yileispd/8.html
②UP的要求
另一條參數就是電壓保護水平Up，應小于或等于2.5kV，這個基本目前各廠家的產品都能滿足，
③最大持續工作電壓
浪涌保護器安裝在線對地之間，其最大持續工作電壓Uc，是按相電壓來選的，所以一般用于一級浪涌保護器Uc在320~385V都是符合三相380V、400V、420V的使用條件的。
④組合模式
浪涌保護器的組合模式一般有3P、4P、3P+N、2P等，目前最常用的TN-C-S供電系統中，TN-C三相四線制選3P的，TN-S三相五線制選4P結構的，單相系統選2P的即可。
更多詳細參數可以查看：http://www.youliou.cn/yileispd/
2、二級浪涌參數的規范要求
①通流量的要求
二級浪涌安裝在總配電柜之后，屬于第二級防雷保護，其作用是進一步泄放一級浪涌沒泄放完的浪涌，降低殘壓，保護設備。
二級浪涌測試波形為8/20us，其通流量一般建議選擇標稱放電電流20kA或40kA、最大放電電流40kA或80kA這兩款。
主開關在80A及以下的情況下，建議選ACM-40kA系列浪涌保護器，主開關在80A以上或雷電風險較高的區域，可選ACM-80kA系列。
規范中，對二級浪涌的選擇并未做細致的要求，以上兩款都是符合要求的。
更詳細參數可以參考：http://www.youliou.cn/erleispd/
3、三級浪涌保護器參數的規范要求
三級浪涌作為末級保護，一般安裝于電梯機房、網絡機房等末端配電柜。
對于安裝在這里的浪涌保護器，規范對其有一條要求，在防雷驗收中需要滿足。
就是電壓保護水平Up需要≤1.2kV，這是因為終端設備耐壓較低，如果UP過高，就起不到保護效果了。
ACM-20kA系列產品可以滿足標準要求，詳情可以查看：http://www.youliou.cn/erleispd/43.html
以上內容是關于浪涌保護器一級二級三級參數規范要求的介紹，簡單來說就是一級浪涌需要選T1試驗25kA產品，二級浪涌選T2試驗40或80kA產品，三級浪涌選T2試驗20kA Up1.2kV的產品。
