屋頂露天設備配電箱浪涌保護器裝i類還是ii類？

2023-11-11 · 閱讀925

i類指的是一級浪涌保護器，ii類指的是二級浪涌保護器。浪涌保護器保護的選型是依據GB50057和GB50343兩個標準為核心來選擇的。

那么，屋頂露天設備配電箱浪涌保護器裝i類還是ii類？

我們從標準要求和實際保護效果兩個角度來分析：

1、依據防雷標準要求

按防雷標準要求，當電源線路從防雷分區的LPZ0區引入LPZ1區時，應安裝T1試驗的一級浪涌保護器，屋頂露天配電箱，其電源線很多是從屋頂鋪設，在引入配電箱，屋頂外部空間屬于LPZO區。

所以這種情況屬于從LPZO區到LPZ1區了，嚴格來講 ，應該安裝一級浪涌保護器。

一級浪涌保護器的優點是耐受能力強，但是殘壓相對二級的會高一些。

2、實際保護效果

戶外屋頂配電箱，很多時候是為了給小功率設備配電，其功率并不大，比如我們見過很多單相220V配電箱，主開關才16A。

這種時候，其主開關耐浪涌沖擊能力以及后端設備耐殘壓能力并不高，選一級浪涌保護器并不是很匹配。

我們可以根據實際情況來選擇二級或三級浪涌保護器，性價比更好。

比如，如果戶外配電箱是三相電，我們推薦選ACM-40/4P這款產品，

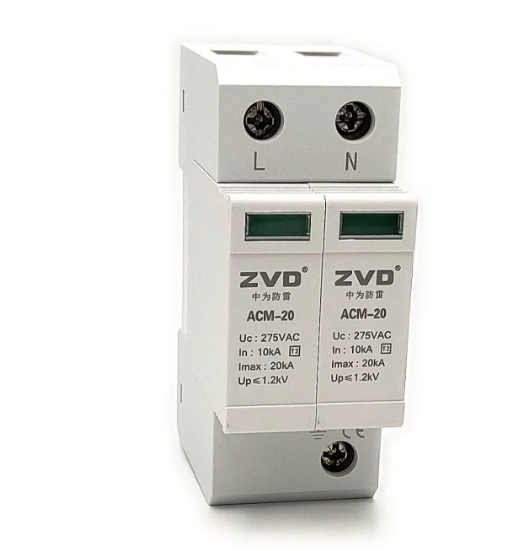

如果配電箱為單相電，主開關在32A以下，推薦選ACM-20/2P這款產品，相關介紹可以查看：http://www.youliou.cn/erleispd/

3、兩者兼顧

如果想既滿足標準，又更好的保護設備，達到兩者兼顧的效果。

可以采取以下2個措施：

①選用復合型浪涌保護器，既滿足一級浪涌保護器的標準要求，殘壓又很低，比如安迅防雷公司的B+D系列產品：https://www.ansunspd.com/products/657.html。

該產品Iimp 12.5kA，符合標準對一級浪涌的要求。Up只有1.2kV，達到了末級浪涌的殘壓水平，是比較適合的。

②如果電源線路是從室外引到樓頂?shù)模跇琼斾佋O(shè)的線路可以套金屬管，金屬管鏈接室內和戶外配電箱，將LPZO區變?yōu)?區，這時可以采用II類浪涌保護器。
