可以用萬用表判斷信號浪涌保護器劣化狀態嗎？

2022-08-10 · 閱讀407

目前，信號浪涌保護器的應用是及其廣泛的，最常用的就是用于網絡信號、模擬量信號、RS485信號等系統的浪涌保護器。

信號浪涌保護器和電源類浪涌保護器不一樣，它沒有劣化指示標志，無法用肉眼直接看出防雷器是否壞了。

那么，可以用萬用表判斷信號浪涌保護器劣化狀態嗎？

根據信號浪涌保護器設計及生產經驗，中為防雷認為主要是以下2種情況。

1、直通型信號浪涌保護器可以。

如果信號浪涌保護器內部設計為放電管+電阻+TVS設計，我們也可以成為直通型設計，這種設計原理的信號浪涌保護器，用萬用表可以測量其通斷狀態，判斷其劣化狀態。

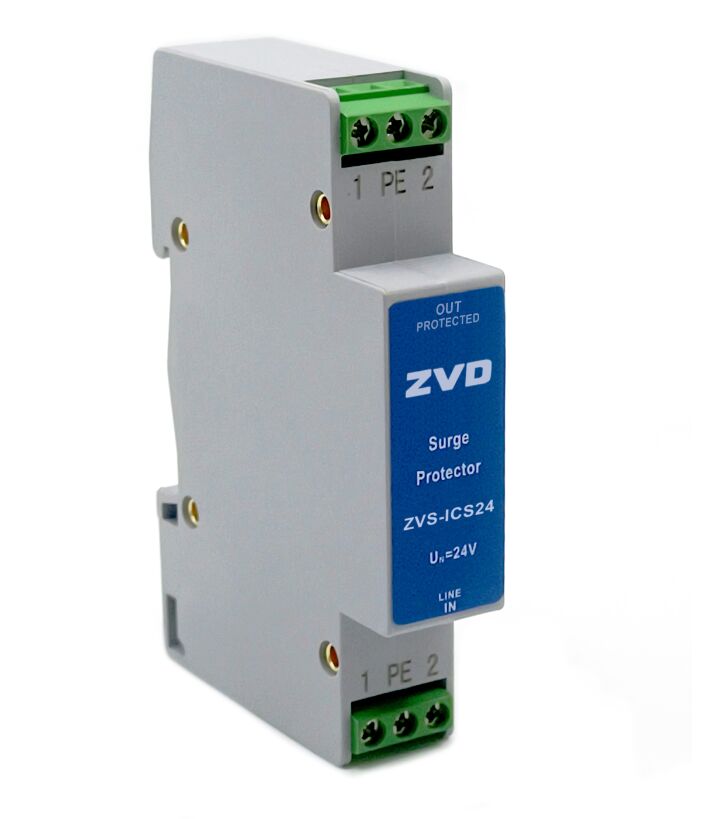

比如，模擬量信號防雷器ZVS-ICS24（如下圖所示），正常狀態下，其輸入和輸出端的1和1、2和2呈現導通狀態，1、2和PE之間呈現開路狀態，如果狀態不一致，就是防雷器內部出現問題了，需要更換。

2、隔離型信號浪涌保護器不可以。

還有一類信號浪涌保護器，其內部沒有電阻類器件，加了隔離變壓器，這時候用萬用表測輸入輸出兩端，其狀態為開路狀態，所以隔離型信號浪涌保護器無法用萬用表測兩端的通斷來判斷其劣化狀態。

一般網絡信號防雷器隔離型設計的居多，所以測試前，可以先咨詢廠家。

正常情況下，信號浪涌保護器如果壞了，是會影響到信號傳輸的。如果發現信號傳輸出了問題，比如信號不通、干擾很大等情況，可以先把SPD拆下來，跳過浪涌保護器直接接設備，如果這時候信號傳輸恢復正常了，大概率是防雷產品出了問題。
