2.3 接地與布線

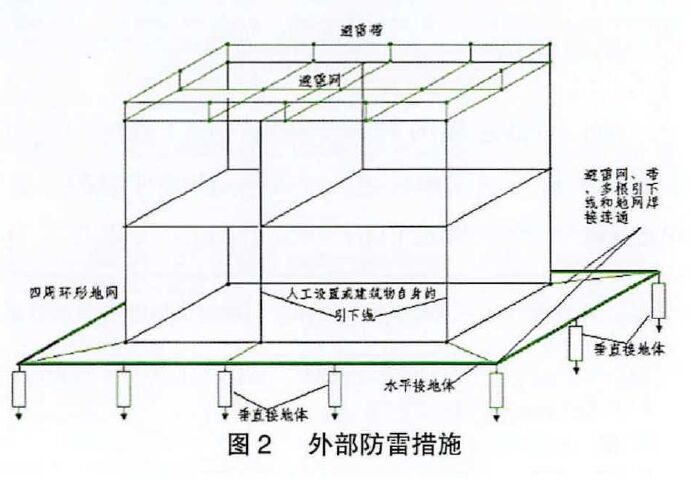

車站采用綜合接地系統，交流工作接地、直流工作接地、安全保護接地、防雷接地共用接地裝置,引入室外埋設接地網。機械室建筑物地下部分建成面積大的接地網(自然接地體)，面積小的機械室建筑物四周還應設立由垂直接地體和水平接地體組成的環形接地網。
車站采取總等電位連接措施和局部等電位連接措施在LPZ0A ( 直擊雷非防護區)或LPZOB (直擊雷防護區)與LPZ1 ( 第一防護區)交界處設置車站設備總等電位接地端子板。機械室內的各種等電位接地排與接地網及不同引接點進行可靠電氣連接。機械室內未經防護的信號線纜(臟線)和已經過防護的線纜(凈線)分開敷設或加鐵質管(槽)敷設。同時為避免干擾，電力電纜與通信電纜、信號電纜、控制電纜等應分開敷設或加鐵質管(槽)敷設。當電力電纜與通信信號電纜并行敷設時,兩者間距應不小于150 mm;兩者垂直交叉時，其間距應不小于50 mm。

2.4 浪涌保護器SPD

所有從室外來的導線(包括電力電源線、電話線、信號線)都應通過加裝浪涌保護器SPD進行防護，將沿導線傳導引人的雷電電磁感應過電壓通過SPD泄放人地，達到暫時“等電位”電源線感應的浪涌，主要來自電力線路遭直擊雷或線路附近落雷感應的雷電電磁脈沖，沿電力線傳導進人電源配電室。一般電力線傳導的雷電流都較大，應選用較大耐過電流能力并具有劣化脫離裝置的電源防護設備(電源防雷箱)。電源防護通常按照三部位考慮，第-部位安裝在雷電防護分區(LPZ0-LPZ1 )處，即建筑物室內與室外界面，并聯安裝在電源配電室;第二部位安裝在車站信號機械室內電源線引入處;第三部位設置在電源屏或終端用電設備處，計算機設備電源線前還可安裝串聯型電源防護裝置，提供更好的精細防護。

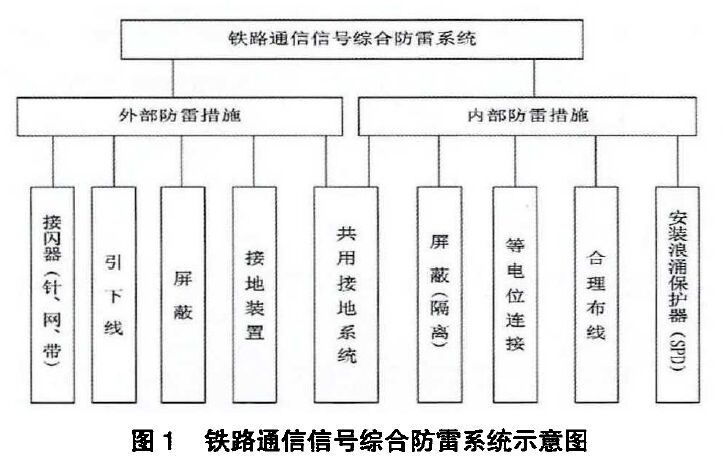

鐵路信號設備信號傳輸線宜采用埋地信號電纜，其傳導引人的感應雷電電磁脈沖較小，每條線對地的感應雷電流都在數百安培量級，通常采用較低耐過電流的鐵路信號浪涌保護器防護，并集中設置在鐵路信號防雷分線柜中。防雷分線柜作為信號傳輸線室內與室外分界面應妥善采取合理的接地措施，特別是信號電纜一次、 二次成端接地。對于室內通信信號設備間的傳輸線纜亦應采取有效的屏蔽與防護措施，嚴格遵循鐵路行業相關的標準與技術條件，包括防雷設計、產品及施工工藝規范。外部防護、內部防護、接地與完善合理的布線技術，安裝協調配合的SPD，才能構成一個有機聯系的整體，全面落實上述5項措施，才能達到--定的防護效果，這就是雷電綜合防護框架。

3接地系統

綜合接地系統，是將鐵路沿線的牽引供電、電力供電、信號、通信、信息等系統內需要接地的設備，與建筑物、道床、站臺、橋梁、隧道、聲屏障等接地設施的接地裝置，通過共用的貫通地線連成一體的接地系統。鐵路沿線各接地裝置成為綜合接地系統的子接地系統。
通信信號設備機械室建筑物的地網，通過貫通地線連接成為綜合接地系統一部分。沿線長途通信電纜、電纜槽支架、漏泄電纜懸吊鋼索等的接地裝置.通過貫通地線連接，成為綜合接地系統的一部分;無線通信基站及區間中繼設備的桿塔等接地裝置，在滿足交流接地電阻不大于1Q要求后，通過貫通地線連接，成為綜合接地系統的一部分。
對于牽引供電系統與貫通地線的連接主要采取以下措施:PW線或NF線通過扼流變壓器與軌道連接，并與貫通地線連接;牽引變電所的架空回流線或回流絕緣電纜(線)，經扼流變壓器中性點與鋼軌相連接;牽引供電接觸網桿塔的防雷接地裝置，通過貫通地線接人綜合接地系統。
貫通地線采用一定銅當量的裸銅線埋地敷設,除了充當牽引供電系統回流線外，還是各接地子系統的連接線，也是沿鐵路敷設的共用地線。它將沿線構筑物設施內的接地裝置、各種電氣電子設備和金屬構件等連成一體, 形成一個宏觀的等地電位體，這在高速鐵路中極其重要。

4浪涌保護器

自1973年由“鐵道部信號防雷小組”組建鐵道部信號防雷中心實驗室以后，相繼完成我國第一支大功率金屬陶瓷三極放電管和大功率氧化鋅壓敏電阻器等關鍵防雷器件的研發，并以此為依托，開展了針對鐵路通信信號領域?qū)Ｓ美擞勘Ｗo(hù)器的研究與成果轉換工作。設計開發了多款適用于電源、鐵路信號、鐵路通信設備雷電防護的專用浪涌保護器，廣泛應用于鐵路編組站計算機信息處理系統、調度集中系統、調度監督系統、駝峰編組站半自動1自動化系統、通信微機確報系統、車輛紅外軸溫監測系統等眾多場景。時至今日，已有五大類30余種防雷產品通過CRCC產品認證，并取得多項國家專利，提供的防護范圍涵蓋了鐵路電務系統內各類設備。

5技術展望

隨著高速鐵路通信信號系統設備不斷向著微電子化、集成化和智能化的發展，鐵路通信信號系統的雷電防護技術也在不斷創新。

5.1新型 SPD的研究

國際主流的防雷研究趨勢依舊是針對基本防雷器件的性能展開的，小型化防雷器件、低電壓保護水平Up防雷器件和能夠承受瞬時多脈沖的防雷器件都是研究的重點。未來我們將繼續跟進了解基本防雷器件的研究動態，選擇理論研究扎實并被實踐證明防護效果好的器件，開發適用于鐵路行業的新型SPD,提升防護效果。

5.2通信類SPD的監測研究，

由于鐵路通信信號機械室內防雷設備眾多，防雷設備的維修檢查工作量大，且通信類SPD多為串聯型，難以進行智能防雷監測，除了克服現場復雜電磁環境的干擾，還需解決SPD電參數的實時無源采集,因此，如何準確地采集傳輸SPD實時工作狀態是未來研究的難點。下一步，我們將開展針對此類SPD狀態的實時監測研究，從而簡化現場運維工作。

5.3板載防雷裝置的研究

研究通信信號設備端口板載防雷裝置，增加通信信號設備的耐雷能力(Uw)。隨著集成電路的高度集成化，相應的耐能量能力越來越低，因此有必要開展在電子設備外線端口加裝板載防雷裝置可行性研究。以此研究為基礎，提出相關技術參數，并開展技術標準的制訂工作。以提升設備端口的耐雷水平為突破口，整體改善通信信號專業室內設備的防雷效果。鐵路通信信號雷電防護從起步發展到今天，走過了艱難而曲折的道路，經過廣大防雷工作者的不懈努力在鐵路行業防雷技術領域取得了顯著的成績。隨著我國高速鐵路建設發展，防雷工作必須緊跟時代步伐，集中精力潛心基礎理論研究。從高效防護、安全運營的角度出發，既要進一步提升防雷效果，亦需探索減少運維成本的新思路,任重而道遠。
