浪涌保護器怎么配斷路器或熔斷器，防雷器配多大空開？

2022-04-05 · 閱讀10289

為了防止浪涌保護器(防雷器)在電力線路上出現故障時能安全脫離，所以國標要求在安裝浪涌保護器的支路上需要安裝配套的后備保護開關？這個開關的作用就是當浪涌保護器出現不可控的狀態時能及時切斷支路，將風險降為零。

那么，浪涌保護器該怎么配斷路器或熔斷器，防雷器前端配多大空開？

廣東中為防雷從以下幾個方面進行闡述：

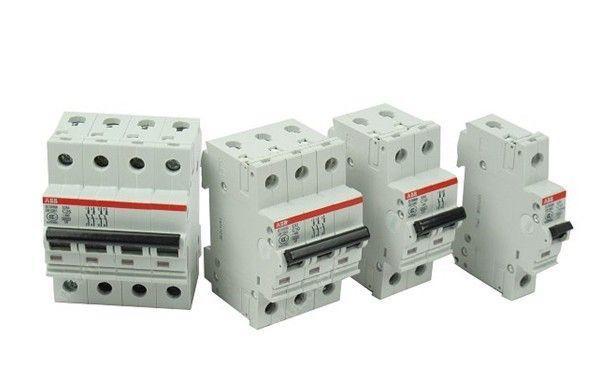

1、浪涌保護器前端開關的選型原則

①浪涌保護器前端開關斷路器和熔斷器選項第一原則就是“當浪涌保護器出現故障能切斷支路，不影響主供電回路”。

按此原則，浪涌保護器前端斷路器/熔斷器需要選擇比主線路開關的額定電流小，比如主線路開關是60A，那么浪涌保護器后備保護開關就需要小于60A，因?yàn)槿绻b太大，當出現故障可能出現主回路開關跳閘，反而浪涌保護器前端的開關未動作的情況。

所以選型時要注意這一點，要根據浪涌保護器安裝位置的電源線路主開關的額定電流來選擇！

②當滿足第①條要求的比主線路斷路器/熔斷器額定電流值小之后，再根據浪涌保護器的通流容量來選。

打個比方，比如浪涌保護器裝的是40kA的，后備保護開關選10A的，這樣就不太合適，因?yàn)?0A的斷路器/熔斷器一般只能耐受5kA左右的浪涌沖擊，把它用來作為40kA浪涌保護器的后備保護器是不合適的，當一個20kA的浪涌沖擊過來，斷路器就先動作了，會導致浪涌保護器（防雷器）并未起到完整的防護作用。

所以在滿足第①條的情況下，盡量選擇耐受能力貼近浪涌保護器通流量的后備保護斷路器/熔斷器。

關于開關耐受浪涌沖擊能力介紹可以點擊查看：http://www.youliou.cn/knowledge/0221348.html

T1類一級防雷器一般推薦100A左右的熔斷器，T2類40kA ACM-40系列浪涌保護器推薦32A左右的斷路器或熔斷器均可。

ps:熔斷器耐受浪涌沖擊強于斷路器開關。

2、浪涌專用后備保護器

當因?yàn)楦鞣N原因常規開關斷路器/熔斷器無法滿足需求，或者不知道怎么選的時候，中為防雷推薦“高科技”產品：浪涌專用后備保護器！

該產品是專用于浪涌保護器（防雷器）前端后備保護的，主要優點是：

①能承受和浪涌保護器匹配的浪涌沖擊。

SPD后備保護器可以耐受和浪涌保護器一樣的沖擊浪涌不斷開，T2類產品可以耐受8/20us沖擊20kA~120KA，T1類后備保護器可以耐受10/350us波形沖擊12.5~25kA。

②能切斷3A的低短路電流~100kA高短路電流。

適合于小電流（低短路電流）或總配電柜（大功率高短路電流）環境。

③殘余電壓低，保護效果好。

在選擇的時候，根據一二級浪涌保護器的通流量（放電電流），以及三相單相的組合形式（2P/3P/4P）來選擇相應的后備保護器即可。

詳細產品信息可以參考：http://www.youliou.cn/scb/

總結：以上就是關于浪涌保護器前端配多大空開斷路器或者熔斷器的介紹，以上信息供參考，有其他疑問可以聯系廣東中為防雷公司。
