網絡防雷器怎么安裝接線，輸入In和輸出OUT是什么意思？

2021-12-22 · 閱讀1844

在雷電防護中，信號防雷也是很重要的一環。現今通信系統在戶外大量使用網線傳輸設備，會有浪涌侵害風險，所以很多戶外網絡設備會安裝網絡信號防雷器，網絡防雷器被廣泛使用的過程中也出現了很多問題，比如網絡防雷器的安裝接線問題、百兆千兆速率選型問題，在安裝接線中尤其需要注意網絡防雷器的輸入輸出是否接反這個問題。

那么，網絡防雷器的輸入IN和輸出OUT是什么意思，應該怎么接？

廣東中為智能防雷從以下幾個方面進行介紹：

1、網絡防雷器的IN和OUT是什么意思

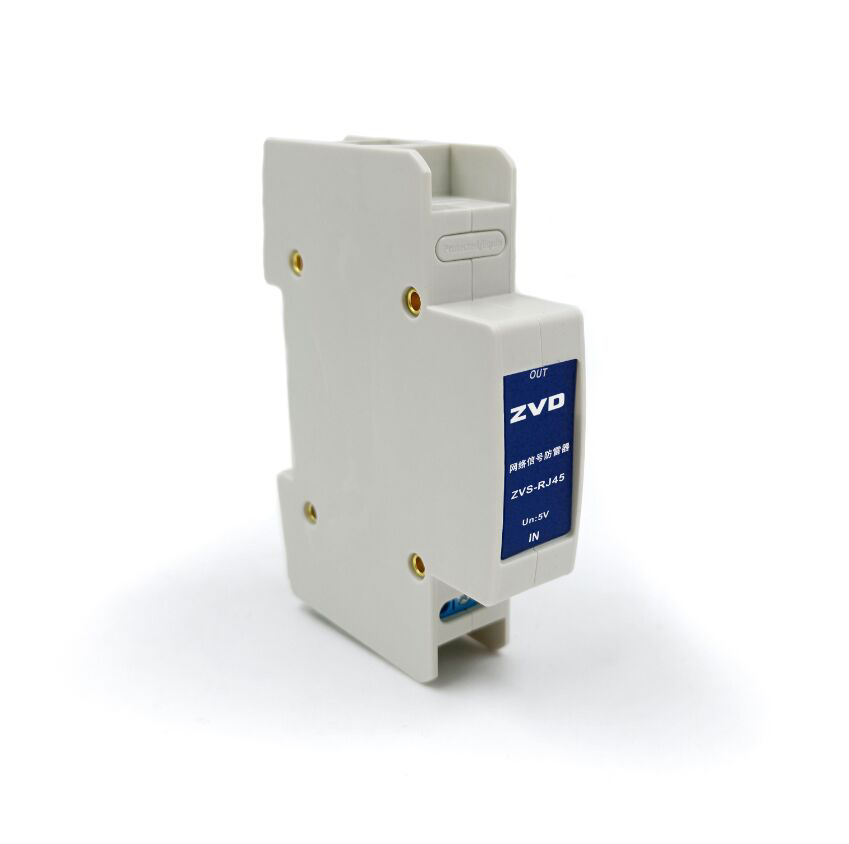

目前網絡防雷器不管單路還是多路、千兆還是百兆，產品上面都會有標識IN和OUT，這個IN和OUT指的是網絡防雷器的輸入和輸出（其實其他類型信號防雷器的IN和OUT也是這個意思），網絡防雷器為什么有輸入和輸出呢？因為網絡防雷器內部是多級防雷的設計，防雷器的輸入端是網絡信號防雷器的第一級防雷粗保護，是用來抵御雷電浪涌沖擊的第一道防線。輸出端是防雷器的細保護，用來降低網絡信號防雷器的殘壓，針對設備進行精細保護。所以網絡防雷器的IN和OUT其實就是輸入和輸出的意思啦。

2、網絡信號防雷器怎么安裝接線

網絡防雷器的安裝接線主要是以下幾點：

2.1輸出對著被保護設備

前面我們介紹了網絡防雷器的IN和OUT的意思，在安裝接線時這一點是非常重要的，因為輸入端是粗保護所以輸入端需要接浪涌侵入的線路，輸出端接被保護設備。不能接反！

這時候可能有朋友會問網絡信號防雷器輸入和輸出接反了有什么影響呢？

如果輸入和輸出接反了，不會對信號傳輸有影響，但是會嚴重影響信號防雷器的防雷效果。因為輸出是精細保護端，這里的元器件用的是降壓限制的精密器件，這些器件的防雷能力并不強，如果用來作為輸入端的第一級防雷保護，容易出現浪涌并不大但是打壞防雷器的情況。

所以切記網絡信號防雷器的輸入IN和輸出OUT不要接反。

2.2安裝位置離被保護設備近一點

網絡防雷器安裝時注意安裝位置不要離被保護設備太遠，如果離得遠了，防雷器和被保護設備之間的這段線路產生感應浪涌，就無法起到保護作用了。所以網絡防雷器和被保護設備的距離在室外時有條件的話一般建議在一米以內，也有一些特殊情況，比如網線從室外引入室內時，在引入的位置就可以安裝網絡防雷器，這時候距離被保護設備可以稍遠一些，因為防雷器和被保護設備之間的連接線都在室內，產生浪涌的幾率較小，可以適當放寬距離要求。

2.3接地

網絡信號防雷器安裝時需要接地，可以用1.5～2.5平方的地線將防雷器和防雷接地排進行可靠連接，地線是防雷器泄放的通道，所以地線盡量做到短而直，不要彎彎曲曲的影響泄放。

2.4注意速率匹配

網絡防雷器的傳輸速率分為百兆速率和千兆速率，這個要根據網絡實際傳輸情況來選擇，千兆網絡防雷器可以用在百兆線路上，百兆防雷器不能用于千兆線路。一般網絡攝像機、家用電腦等都是百兆的，機房交換機等就千兆的多。

總結：以上就是關于網絡信號防雷器安裝的一些注意事項和介紹，大家在安裝接線時可以參考參考，還有疑問的話可以咨詢網絡防雷器廠家。
