產品概述：

中為690VAC、800VAC浪涌專用后備過電流保護器又叫SCB、SSD、SPD后備保護器等，為浪涌保護器前端專用的后備保護產品，能夠耐受和SPD相同的雷電浪涌沖擊而不跳閘，和浪涌保護器通流量完美匹配。當浪涌保護器出現故障時可切斷3A的低短路電流以及50/100kA的高短路電流，防止SPD出現損壞、起火等事故。

SCB浪涌后備保護器性能特點：
根據雷電流與工頻續流的幅頻特性差異，對通過SCB的電流實現有選擇的導通和分斷；
能夠耐受與SPD相對應的limp或Imax而不斷開,完美配合SPD泄放浪涌電流；
對通過SPD小的工頻續流，能及時分斷，消除了常規后備保護裝置的保護盲區；

性能

詳細參數：

產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

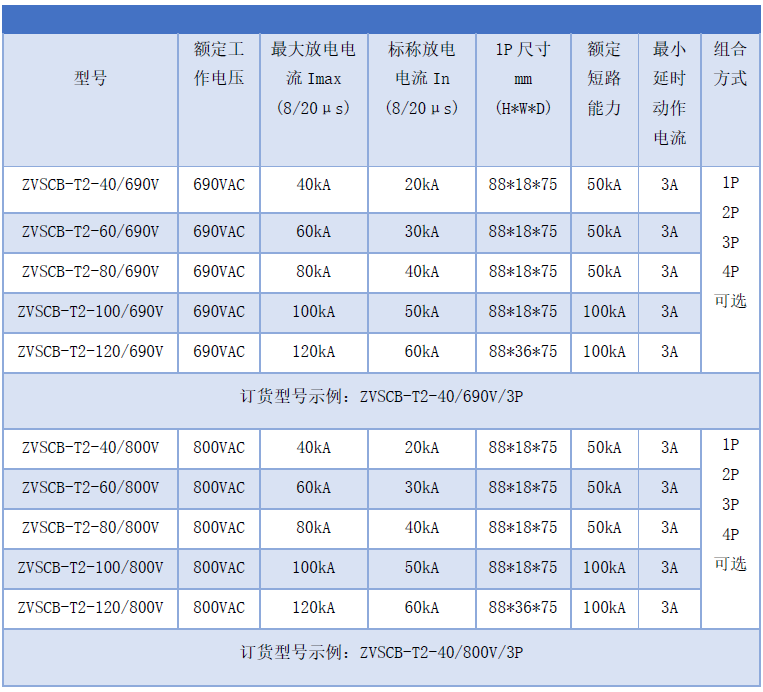

1、T2類690VAC、800VAC后備保護器型號

注：高電壓可以兼容低電壓，例如690V后備保護器，可以用于480V、660V系統。

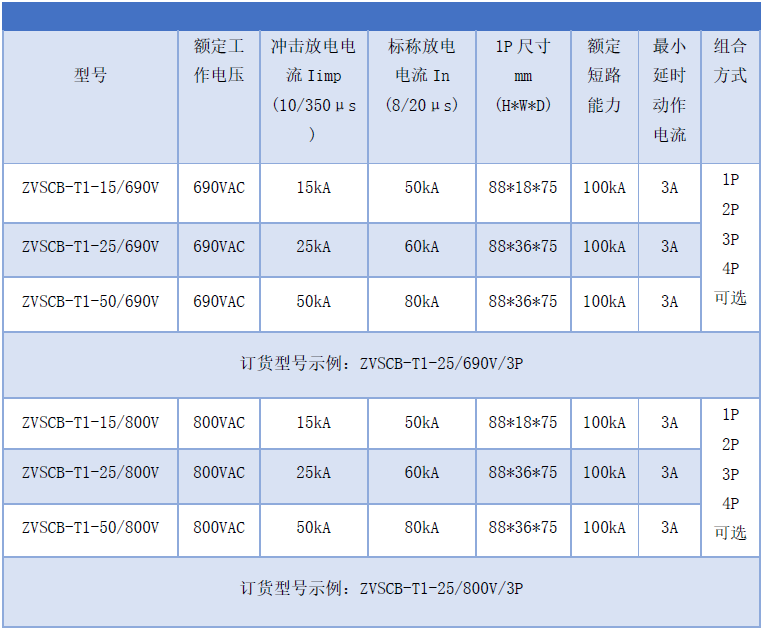

2、T1類690VAC、800VAC后備保護器型號

產品尺寸圖：

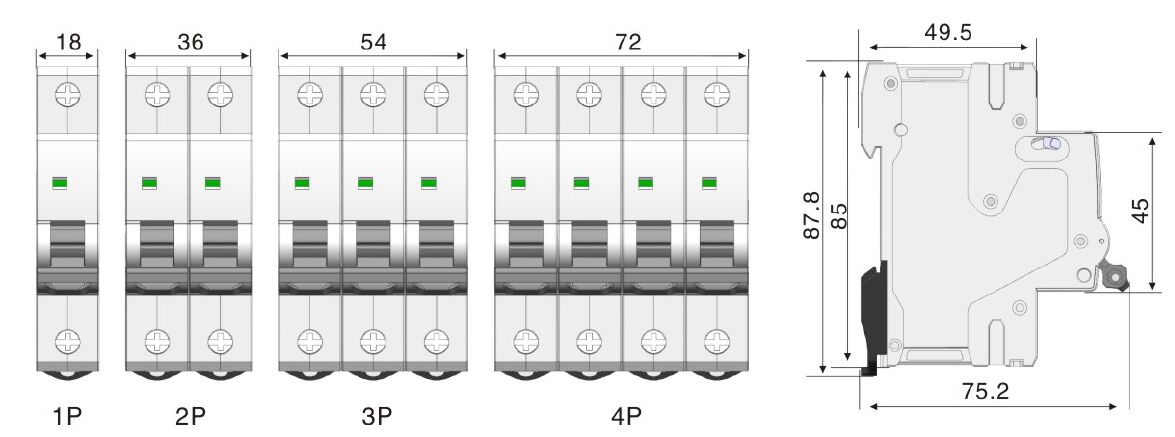

1、T2類40~100kA及T1類15kA后備保護器尺寸圖

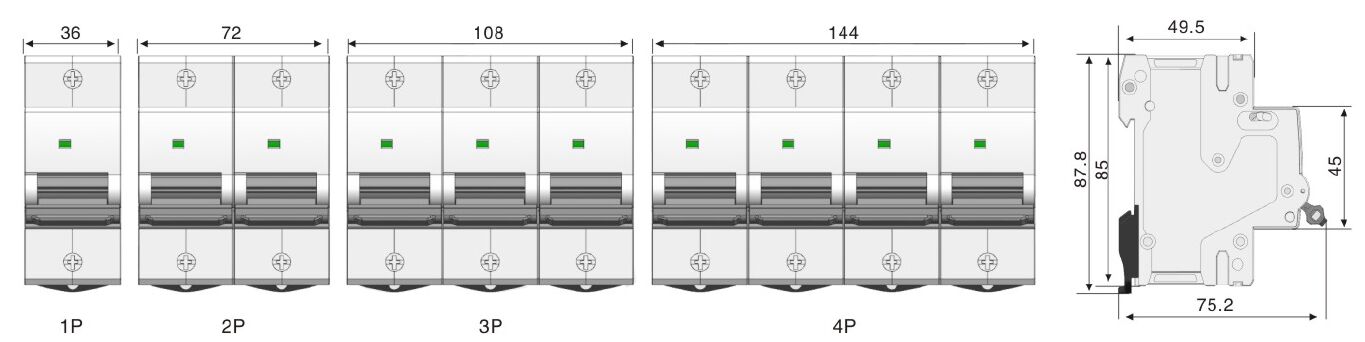

2、T2類120kA及T1類25kA、50kA尺寸圖

安裝接線圖：

安裝說明：

后備保護器需安裝在防水環境以及無劇烈震動場所；

確保后備保護器額定電壓滿足實際使用要求；

SCB后備保護器安裝如圖所示，串聯安裝在浪涌保護器前面即可；

上電前應檢查線纜與接線端子之間的連接是否牢固；

該產品可選配報警接口（默認不帶），當產品損壞可輸出常開或常閉的開關量信號，用于遠程監控。
