產品特點

●適用于不同電網制式，保護更全面。

●內置過熱斷路裝置。

●35mm 導軌安裝，標準模塊化設計。

●選用優質壓敏電阻，性能穩定可靠。

●高雷電放電能力，ns級響應速度。

●可通過485通信連接

●節能、環保，安裝簡單、方便，無須特殊維護。

● 能監控SPD、空開、接地狀態，具備聲光報警功能。

●準確記錄雷擊次數及產品內部溫度。

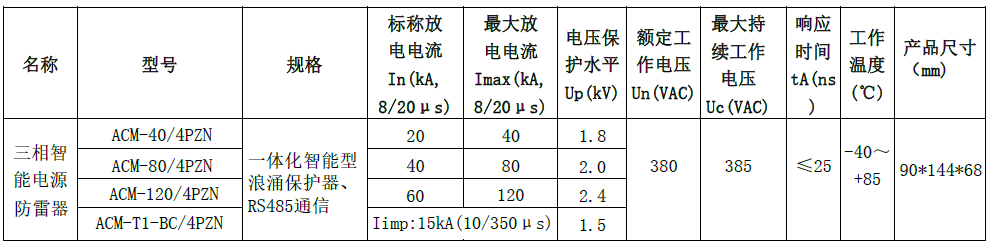

型號參數：

指示燈狀態說明
● 485通信指示：模塊在進行485數據通訊時指示燈快速閃爍，不進行數據通訊時常滅。
● SPD損壞報警：防雷模塊內部劣化脫扣后指示燈亮，模塊正常時常滅。
● 空開狀態報警：防雷器前端空開跳閘或防雷模塊無電壓時指示燈亮，正常時常滅。
● 接地狀態報警：防雷模塊接地端未正常連接時指示燈亮，接地正常時常滅。

數碼管顯示狀態說明

● 4位數字顯示（無小數點）：表示雷擊次數。
● 3位數字顯示（無小數點）：表示開關量狀態，3位數字從左至右分別指示接地狀態、空開狀態、劣化狀態開關量。0表示
故障，1表示正常。
● 3位數字顯示（1位小數點）：表示溫度值。
● 1位字母3位數字顯示（AXXX）：表示模塊485地址顯示，XXX為485地址。
● 1位字母3位數字顯示（PXXX）：表示模塊壽命值，XXX為壽命百分比。

復位按鍵操作說明

● 短按復位按鍵，數碼顯示在各數據狀態切換顯示。
● 在雷擊次數顯示狀態下長按按鍵，雷擊次數清零。
● 在開關量顯示狀態下長按按鍵，可進入模塊485地址設置和顯示狀態，設置狀態下短按增加地址，長按保存退出設置。

安裝說明
● 安裝前必須切斷電源，嚴禁帶電操作。
● 建議在防雷模塊前端串聯熔斷器或自動斷路器。
● 安裝時請根據安裝示意圖所示連接，其中L1、L2、L3、L為相線，N為零線，PE為地線，A、B為485數據通訊接口，切勿錯
接。安裝完成后，合上自動斷路器（熔斷器）開關，檢查工作狀態是否正常。
● 安裝完畢后，檢查防雷模塊是否正常工作。
● 防雷模塊在使用期間，應定期檢測并查看故障報警顯示燈。
● 并聯式電源防雷模塊應并聯安裝（也可采用凱文接線方式）。連接線要求牢固可靠，且要求短、粗、直。

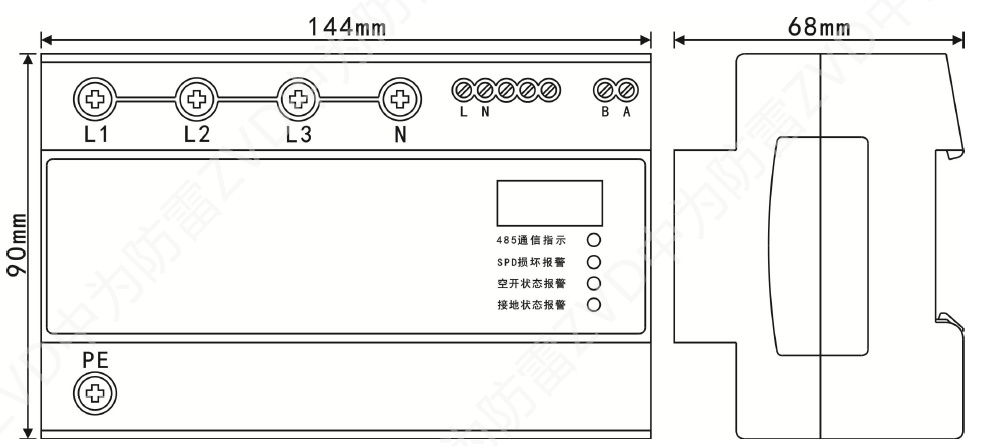

尺寸圖

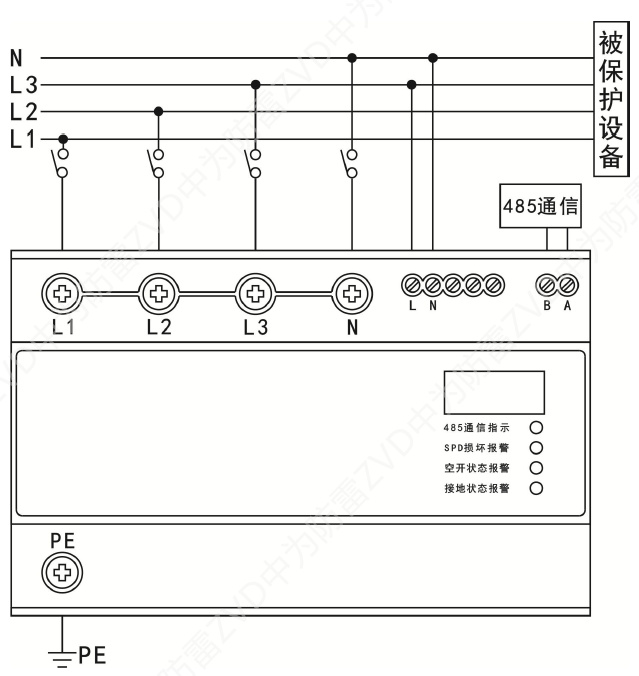

接線圖
