鐵路通信電源防雷箱技術要求

2022-01-18 · 閱讀714 鐵路上機房通信電源系統都會安裝防雷箱，比較常用的是雙路電源防雷箱、通信電源防雷箱等，主要用于保護鐵路用電設備的安全。
那么，鐵路通信電源防雷箱技術要求有哪些呢?

根據以往電源防雷箱的配置經驗，中為防雷從以下幾個方面給大家進行介紹：

1.總則
1.1總體要求
本技術規格書的內容包括遵循的標準和低壓通信電源防雷箱使用條件、構造及其技術要求、試驗項目和方法、驗收規則、標志、運輸、包裝等。

本技術規格書中凡標明參數數值的，是作為特別強調，其他未標明的均應執行相關GB、IEC和DL標準。

本技術規范書未盡事宜，由招、投標雙方協商確定。

1.2參考標準和規章
GB/T 10233-2016     《低壓成套開關設備基本試驗方法》； GB2423             《電工電子產品基本環境試驗規程》；

GB7251             《低壓成套開關設備和控制設備》；

GB14048            《低壓開關設備和控制設備》；

GB/T16935          《低壓系統內設備的絕緣配合》；

GB156-2017         《標準電壓》；

GB762-2002         《標準電流等級》；

GB/T4025-2010      《指示燈和按鈕的顏色》；

JB/T9660-1999       《行線槽》；

GB50150-2016       《電氣裝置安裝工程電氣設備交接試驗標準》；

GB50254-2014       《電氣裝置安裝工程低壓電器施工及驗收規范》；

GB50303-2015       《建筑電氣工程質量驗收規范》

GB16895            《建筑物電氣裝置》

GB/T17215.321-2008  《靜止式有功電能表（1 級和 2 級）》

GB/T17215.322-2008  《靜止式有功電能表（0.2 級和 0.5 級）》

GB/T17626.8-2006    《電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗》

GB/T17626.          《 電磁兼容 試驗和測量技術》

GB/T50063-2017      《電力裝置的電測量儀表裝置設計規范》 GB/T15543-2008      《電能質量三相電壓不平衡》

GB50343-2012        《建筑物電子信息系統防雷技術規范》

GB50057-2010        《建筑物防雷設計規范》

GB/T21714-2015      《雷電防護》

TB10180-2016        《鐵路防雷及接地工程技術規范》

TB10072-2000        《鐵路通信電源設計規范》

TB10074-2016        《鐵路旅客車站客運信息系統設計規范》

鐵建設[2007]39 號     《鐵路防雷、電磁兼容及接地工程技術暫行規定》鐵運[2011]144 號     《鐵路通信設備雷電綜合防護實施指導意見》

2.產品技術要求
2.1一般要求

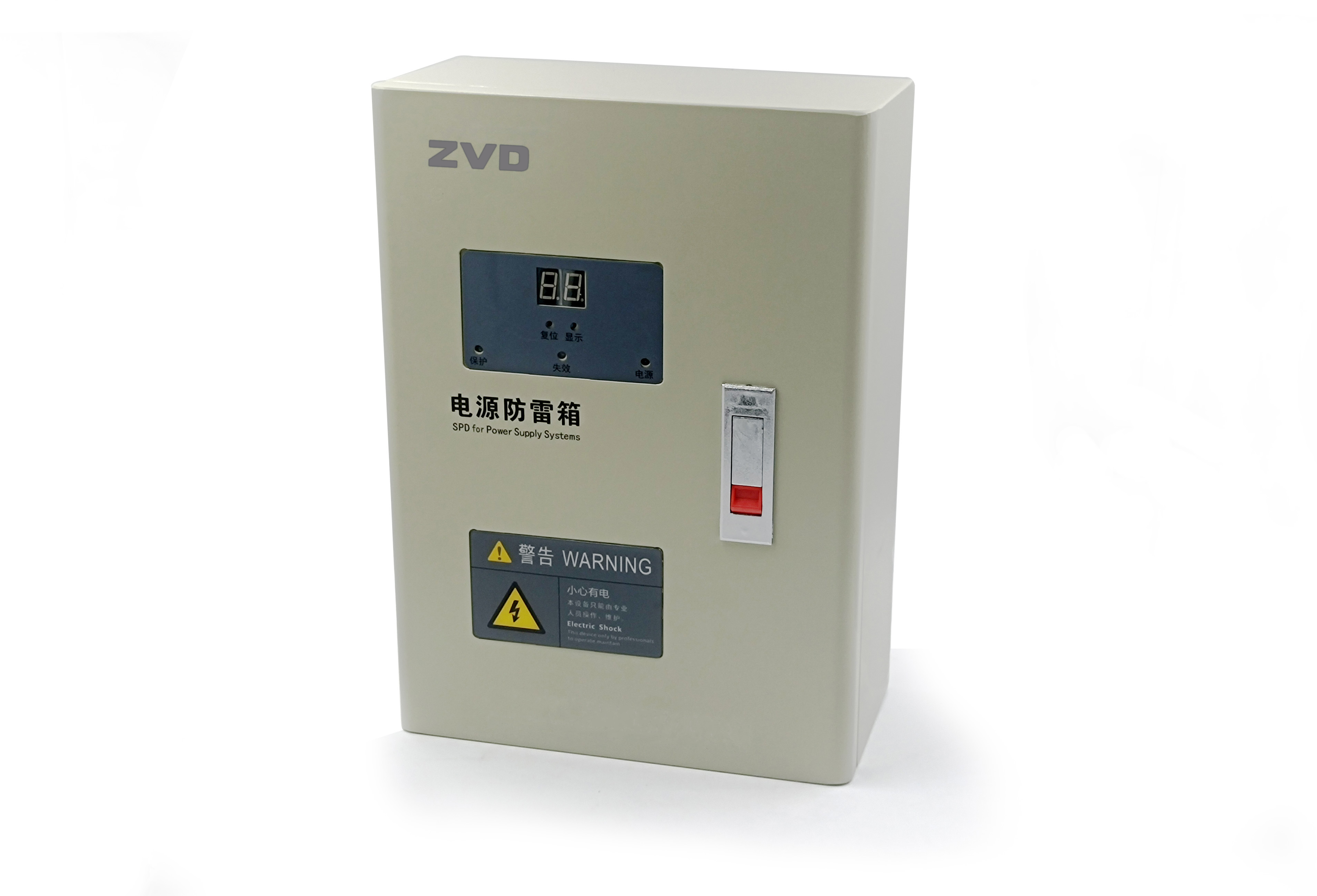

1、通信電源防雷箱由箱門、箱體、低壓元器件、接線端子等構成，需滿足環境條件，技術先進，生產工藝成熟可靠、結構緊湊、便于安裝和維護。

2、主要元器件產品在五年內不會淘汰。

3、環境條件：

（1）海拔高度：≤3000 米

（2）環境溫度：-10℃～+40℃水平加速度：0.2g 垂直加速度：0.1g

（3）最大相對濕度：90%

4、運行條件：

（1）額定運行電壓：380V

（2）額定絕緣電壓：660V

（3）額定頻率：50Hz

2.2箱體及附屬零部件
1、    外形尺寸在保證使用方便的情況下盡量緊湊小巧，通信電源防雷箱一般情況下 W*H*D 不大于 800*900*250mm，明裝暗裝皆可。

2、    考慮到機房面積因素，采用單開門箱體。

3、    箱體上有顯示屏可本地顯示雷擊次數等信息。

4、    箱體材料為優質冷軋鋼板，板厚 1.5mm，箱體不變形，平面度不大于 0.2mm/ 每延米。

5、    箱體表面須具有防腐和銹蝕的表面處理和噴涂，涂層厚度不小于 50um。

6、    通信電源防雷箱防護等級：室內不低于 IP30，室外不低于 IP54。

7、    通信電源防雷箱進出線方式為下進下出，并預留穿線孔；

8、    箱體頂部制作帶有印字門楣。

9、    通信電源防雷箱采用按鎖把鎖配兩把鑰匙；

10、通信電源防雷箱內，地排、零排分別設置、必須有預留壓線位置，預留接地螺栓，做有明顯耐久標志。

11、所有螺栓、螺釘、螺帽及墊片必須為鍍鋅標準件，如因公差之限制不能電鍍則必須使用抗腐蝕之材料制作。在所有螺栓和螺帽下必須加平墊、彈墊墊片。

12、箱體及箱門應可靠接地和電氣連續性，保證人身安全，避免觸電危險，箱門須用專用 4mm2接地線做可靠接地，兩端均壓接端子。

13、通信電源防雷箱門后側，須粘貼塑封的設計電氣系統圖（含設備、材料名細表），所有開關須注明控制的回路名稱。

14、通信電源防雷箱內浪涌保護器采用凱文接線方式連接。

2.3電氣元件
2.3.1總體要求
1、箱內所有元器件品牌、具體參數及數量要求詳見設計院通信電源防雷箱系統圖，系統圖表示不明確的需與投標方及時溝通，不得私自更改或確定元器件技術參數。

2、元器件均選用本技術規格書范圍內的品牌（詳見具體元器件要求），不允許選用功能減配的產品，此外產品在五年內不會被淘汰。

3、箱內所有元器件：包括斷路器、集成浪涌防護單元等（技術要求詳見各元器件技術規格書），應在工廠內完成安裝、布線及單體調試后，才能進行箱內安裝工作。

4、箱內所有元器件和材料均為阻燃和不燃產品。

5、箱內銅母排相對導電率達 99.85%以上。

6、箱內指示燈、按鈕、元器件、大電流端子、導線、插接件、走線槽等均應符

合國標 GB/T4025 和 JB/T9660。

7、箱內配置弱電端子排，用來供給信號、通訊接口等，并標識清楚。

2.3.2斷路器
1、    斷路器產品必須符合 GB/T 14048.2（《低壓開關設備和控制設備第二部分：低壓斷路器》）之規定。

2、    斷路器選用知名品牌產品。

3、    斷路器應帶輔助觸點。

4、    斷路器須為自動脫扣且無飛弧。

5、    斷路器所有機械和帶電之金屬部件須全部裝置于外殼內。

6、    機械壽命：符合相應國家標準。電氣壽命：符合相應國家標準。

7、    開關動作時間不得大于 150ms。

8、    開關上須有銘牌以標明其額定參數值。

9、    開關觸頭及操動機構的金屬轉動部件須有防銹措施并加以保護。

10、接線端子及載流部分須清潔，且接觸良好。

11、操作機構的零、部件須齊全，所有固定連接部分須緊固，觸頭須接觸緊。

12、開關正面可直接觀察開關通斷狀態。

13、絕緣部件表面須清潔，無裂紋﹑破損﹑焊接殘留班點等缺陷。

2.3.3集成浪涌防護單元
2.3.3.1智能浪涌保護器

1、可安裝于 35 mm 標準導軌上。

2、外殼防護等級：IP20。

3、外殼上有脫扣報警和熔斷指示等故障指示功能。

4、具有智能監控功能：有 485 通信接口，支持聯網監測實時運行數據并能上傳。

5、具有實時監測功能：SPD 是否正常工作、防雷模塊及短路保護是否損壞、SPD 劣化程度可實時在線檢測。

6、熔斷組合型：將防雷芯片、熱保護裝置、熔斷器和智能監控模塊集于一體。

7、浪涌保護器應具有 CRCC 產品認證。

8、產品參數：

標稱放電電流 In（kA）：     ≥40  最大放電電流 Imax（kA）：   ≥65  保護水平 Up（kV）：        ≤2.0 限制電壓 Ub（kV）：        ≤1.0 響應時間 tA（ns）：         ≤25

2.3.3.2數字配電終端

1、終端應能監測通信電源防雷箱進線的電流、電壓、用電量以及雷擊計數信息。

電流、電壓的測量精度為 0.5 級。

2、終端應具備 485 通信接口，可將上述電參量、雷擊計數等信息上傳。

2.3.3.3顯示屏

1.    顯示進線的電流、電壓、用電量以及進線斷路器的分合閘狀態。

2.    顯示雷擊計數信息。

3.    選配 RJ45 通信接口，可將以上信息通過 TCP/IP 協議上傳至本工程配套設置的低壓電源監測箱。

2.3.4互感器
1、電流互感器符合《GB1208 電流互感器》之要求。

2、電流互感器參數需根據圖紙選擇，測量精度不低于 0.5 級。

2.4按鈕和指示燈
1、  可用顏色：指示燈：紅、黃、綠、藍和白色；按鈕：紅、黃、綠、藍、黑、白和灰色。

2、  選色原則：依按鈕被操作（按壓）后所引起的功能，或指示燈被接通（發光）或所反映的信息來選色。

3、  單靠顏色不能表示操作功能或運行狀態時，在器件上或器件近旁，補加圖形和文字符號。 4、按鈕、指示燈及數字儀表在通信電源防雷箱箱門上排布需美觀，易操作。

2.5組裝配線
1、  導線要求為：電流回路采用額定電壓不低于750V，芯線截面積不小于2.5mm2；其他回路為額定電壓不低于750V，芯線截面積不小于1.5mm2；二次回路連線應成束綁扎，不同電壓等級、電流、直流線路及計算機控制線路應分別綁扎，且有標識。

2、  配線整齊、清晰，導線絕緣良好；導線穿過鐵制安裝孔、面板時要加裝橡皮或塑料護套；若導線跨過門鉸鏈，須用PVC管子套住該部分電線，繞成環形。

3、  通信電源防雷箱柜內的N線、PE線必須設匯流排，匯流排的大小必須符合有關規范要求，導線不得盤成彈簧狀。

4、  通信電源防雷箱所裝的各種開關，當處于斷開狀態時，可動部分不宜帶電；面對配電裝置，垂直安裝時上端接電源，下端接負荷，水平安裝時，左端接電源，右端接負荷。通信電源防雷箱電源指示等，應接在總電源開關前側；所有控制回路須配有可拆開的連接片/熔絲，以便于隔離，檢查和維修。

5、  電器安裝后的配線須排列整齊，用尼龍帶綁扎成束或敷于專用線槽內，并卡固在板后或柜內安裝架處，配線應留適當長度。

2.6工廠驗收試驗
工廠驗收試驗包括型式試驗和出廠試驗。型式試驗應在一個成套通信電源防雷箱樣機上進行或在按相同或類似設計制造的成套通信電源防雷箱的部件上進行，出廠試驗在每一臺裝配好的成套通信電源防雷箱上進行。

型式試驗和出廠試驗方法和試驗標準按GB7251.1-2005規定執行。

2.6.1型式試驗
1、溫升試驗；

2、介電常數試驗；

3、保護電路連續性試驗；

4、測量絕緣電阻

5、絕緣電壓

6、抗沖擊強度

7、機械操作試驗；

8、防護等級試驗。

2.6.2出廠試驗
1、    一般檢查；

2、    絕緣電阻；

3、    熱穩定實驗；

4、    檢查外接導線端子；

5、    檢查元件和部件可靠連接；

6、    檢查接線的可靠性；

7、    根據設計要求，檢查結構設施、鍍層和被覆層的表面質量等；

8、    通電操作試驗；

9、    介電常數試驗；

10、保護措施和保護電路的檢查。

2.7工地驗收試驗
1、外觀檢查

2、絕緣電阻試驗

將所有通信電源防雷箱裝置處于斷開狀態，以500V兆歐表測試相對地，相對相，相對中性線的絕緣電阻，饋電線路必須大于0.5 兆歐，二次回路必須大于1 兆歐。

2.8工地測試與試運行
當通信電源防雷箱和附件正確地安裝完成后應進行測試以證明通信電源防雷箱的正確安裝、連接和調試。如施工情況許可，測試可在施工階段進行，但通信電源防雷箱仍需按全面正常運行來進行測試。

2.9資料報審
在通信電源防雷箱送貨階段，須隨通信電源防雷箱報送下列文件：

1、提供所有元件、導線的合格證及中文說明書，實行強制認證的提供CCC認證證書、CCC試驗報告、CRCC證書。 2、電氣控制原理圖、面板排布圖、端子接線圖。設備清單或表格以及制造廠的相應銘牌和標志。

3、  中文說明書、產品樣本、特性和試驗數據、檢測報告。所有其它圖紙及與設備材料證明書、施工方法有關要求的附帶說明等技術文件。

4、  安裝、運行和維護說明書，內容包括概述、安裝、試驗、運行、保養、故障檢修、大修、部件清單和推薦的備品備件清單。

3.供貨服務
3.1質量保證及保修
1、防雷器廠家在產品設計、制造、檢驗過程中必須嚴格按照國家與行業的相關標準、規范與規程，保證提供合格的產品還應提供產品的鑒定證書。

2、投標人應保證制造過程中的所有工藝、材料等（包括投標人的外購件在內）均應符合規范書的規定。若招標人根據運行經驗指定投標方提供某種外購零部件，投標人應積極配合。

3、設備元器件在質保期內出現質量問題，中標方應無償予以更換，更換后的設備質保期相應延長一年。

4、當地質檢部門的相關管理規定。

5、保質期：為自驗收合格日起二年。

3.2現場服務
1、根據需要，投標人應派人員到現場，配合安裝、現場的驗收等。

2、在設備安裝過程中，如招標方提出要求，投標方應派技術人員常住現場，免費提供現場服務；常駐人員協助招標方按標準檢查安裝質量，處理調試投運過程中出現的問題；投標方應選派有經驗的技術人員，對安裝和運行人員免費培訓。

3、在通信電源防雷箱使用過程中，投標人的檢修人員對故障響應時間應不超過1小時；若不能排除故障時，投標人應在接到招標人通知起24小時內負責派技術人員到現場解決故障問題。
