SPD浪涌保護器火線零線接反了會怎么樣？

2022-03-17 · 閱讀1454

浪涌保護器（電源防雷器）用于三相電和單相電系統的防雷保護，安裝在火線和地線、零線和地線之間。

浪涌保護器本身會標識L、N、PE，分別代表火線、零線和地線。但是由于安裝人員失誤可能會把火線接在N端口，零線接在L端口。

那么，SPD浪涌保護器火線零線接反了會怎么樣？

根據浪涌保護器選型經驗，中為防雷從如下內容進行闡述：

如果L-PE和N-PE的防雷模塊參數一致，那么接反了沒問題

浪涌保護器火線零線接反的情況一般出現在單相系統，因?yàn)槿嘞到y(tǒng)有3根火線，這時接反的幾率相對很小。

下面以三相和單相系統常見的幾種浪涌保護器結構進行介紹：

1、2P的時候接反了沒問題

浪涌保護器2P結構內部為同參數的壓敏電阻，標識L和N一般是為了方便客戶選擇，但是其實2個模塊的參數是一樣的，這時候接反了沒有任何問題的。

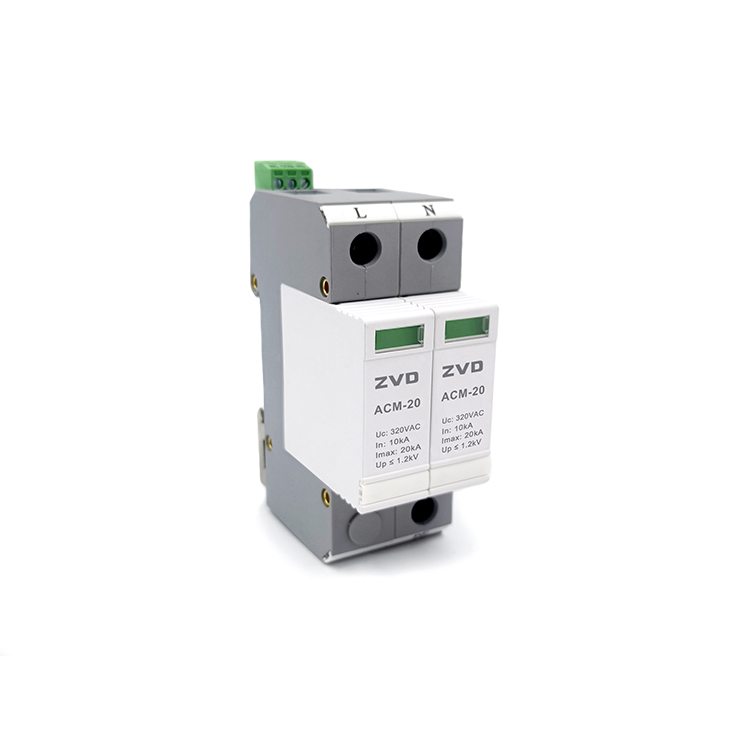

如下圖所示，2P形式的浪涌保護器2個模塊的參數是完全一致的，所以反接不會有影響。

②1P+N時不要接反

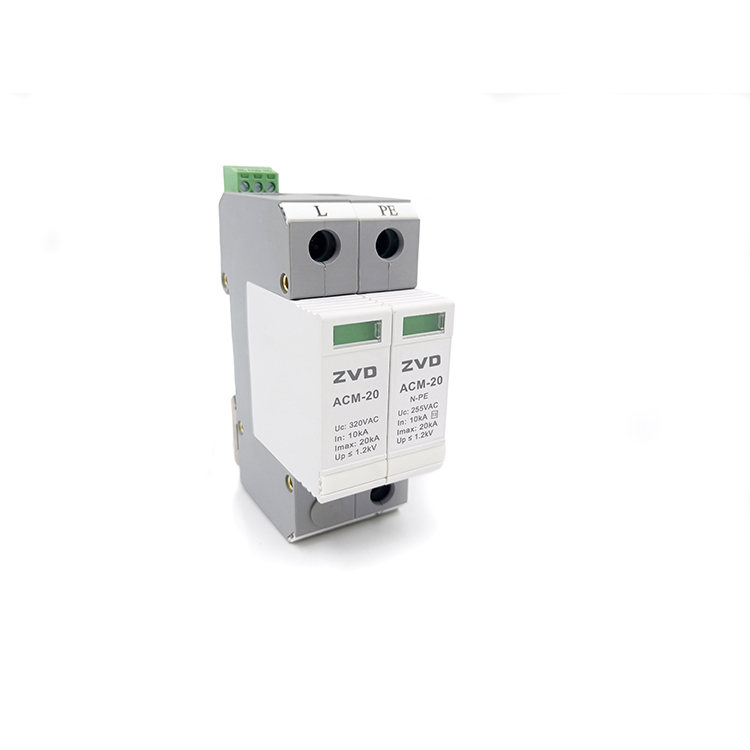

1P+N為壓敏+放電管的結構，此類型的浪涌保護器2個模塊的參數是不一致的，這時候不能反接，接反了會造成火線對地就是一個常規的放電管，該器件不能直接作為火線對地的浪涌保護器件。

如下圖所示：

③4P可以接反，3P+N不能接反

4P浪涌保護器是由4個一樣的單防雷模塊組成的（和2P是一樣的），每個模塊性能參數是一樣的，所以可以接反。

3P+N結構下N-PE為放電管，和1P+N一樣的原因，該模式下火線和零線不能接反。

以上就是關于SPD浪涌保護器火線零線接反的介紹，保護模式為2P、3P、4P的浪涌保護器火線可以接反，保護模式為1P+N和3P+N的浪涌保護器火線零線不能接反。

這里是以為ZVD中為防雷產品為例子，其他浪涌保護器廠家可能有不同的設計，大家可以作為參考，如果是其他廠家產品還是建議咨詢下廠家。

當然，既然浪涌保護器有標識，直接按標識接線是最好。
