變壓器低壓側進線柜浪涌保護器怎么選擇？滿足這兩點即可！

2022-09-30 · 閱讀618

發電廠發電后，采用高壓輸電線路傳輸，再由變壓器變?yōu)榈蛪海尤朊裼门潆娤到y(tǒng)。高壓輸電線路很多時候?yàn)榧芸站€，雷電浪涌侵害風險極高。

在變壓器的高壓側都會安裝高壓避雷器，那么，在低壓側的進線柜內為了防雷，應該安裝什么樣的浪涌保護器呢？

我們認為需要滿足以下兩點要求。

1、滿足防雷標準驗收要求

首先，變壓器低壓側的浪涌保護器在選型時，需要滿足國家標準的要求，需要滿足防雷驗收要求。

目前防雷檢測行業，依據的最權威標準就是：GB50057-2010《建筑物防雷設計規范》。

該標準對安裝在變壓器低壓側進線柜的浪涌保護器參數是有要求的，要求是需要安裝T1類試驗（10/350us）的浪涌保護器，沖擊電流Iimp需要大于等于12.5kA，電壓保護水平Up需要小于等于2.5kV。

滿足這個參數，就是符合國標要求。一般來說，目前業內各個廠家的一級浪涌保護器應該是都滿足此要求的。

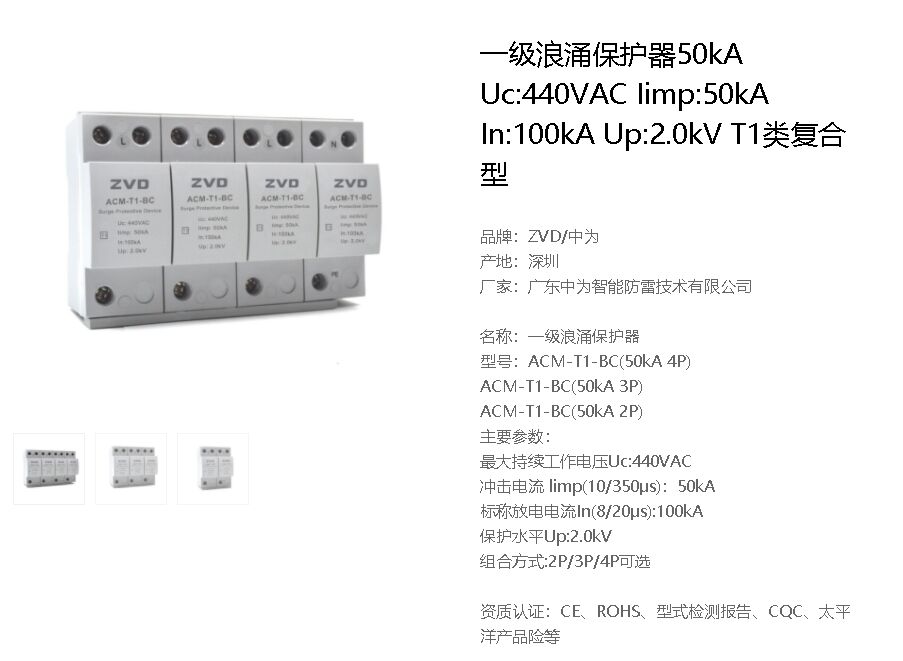

有時候，圖紙會出一些特殊的要求，比如Uc440V，Iimp:50kA，Up2.0kV這種參數，這也是符合標準的，只是要求更高了一些。

特殊的一級浪涌保護器參數要求可以咨詢中為防雷廠家進行咨詢了解。

2、滿足實際保護需求

羅翔老師有句名言：法律只是對人最低的道德要求！同理，標準要求的參數只是變壓器低壓側進線柜浪涌保護器的最低要求。

在選型時，可以根據實際環境和設備重要程度，選擇更高級別的一級浪涌保護器。

比如標準要求是≥12.5kA，如果安裝位置浪涌風險較高，在選型時可以選15kA、25kA、50kA，通流量越大，產品能耐受的浪涌沖擊就更強，壽命也會更長。

標準要求電壓保護水平≤2.5kV，在相同的Uc和Iimp的情況下，Up是越小越好，不過一般因?yàn)榈蛪哼M(jìn)線柜的耐壓能力較強，Up2.5kv是符合實際使用需求的。

以上兩點就是關于，變壓器低壓側進線柜浪涌保護器怎么選擇的介紹，希望對大家有所幫助。
