數字通道防雷器是什么防雷設備，如何選擇？

2022-04-29 · 閱讀438

在電力、控制等系統防雷中，偶爾會碰到數字通道防雷器這個產品。通過名稱可以簡單分析是一款信號SPD防雷浪涌保護器。

不過，數字通道這個說法匹配在防雷器上面，有些不太準確，不能很精準的選型。

那么，數字通道防雷器是什么信號防雷設備，如何選擇？

根據防雷器廠家經驗，中為防雷從如下內容進行闡述。

1、首先要確定數字通道信號類型。

要準確的選擇合適的數字通道防雷器，我們需要確定“數字通道”指的是什么信號。

通常，在工控信號傳輸系統中有數字量、網絡數字信號、RS485、RS232、模擬量、開關量、HART信號等等。

數字通道防雷器一般指數字量防雷器RSS485/232防雷器和網絡數字信號防雷器這幾種。

確定了數字通道傳輸的信號類型就可以進行選型了。

2、數字通道防雷器選型。

根據數字通道傳輸的信號類型，主要分為以下幾類防雷器。

①數字量及RS485信號防雷器

數字量和RS485信號可以共用一款防雷器，導軌式安裝，防雷器串聯在信號通道之間。

該產品同時兼容模擬量、開關量信號防雷。

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

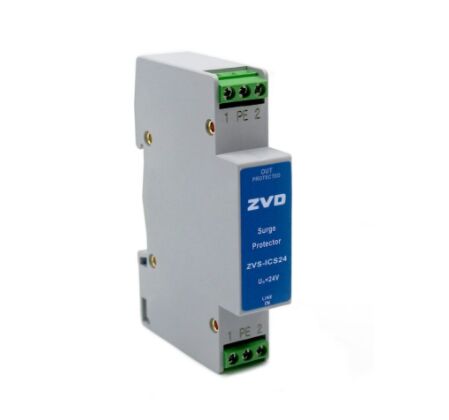

名稱：數字工控信號防雷器
型號：ZVS-ICS24
主要參數：
標稱工作電壓Un:24V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

②網絡數字信號防雷器

有時候數字通道防雷器指的其實是網絡信號防雷器，網絡信號采用網線傳輸，接口為RJ45。

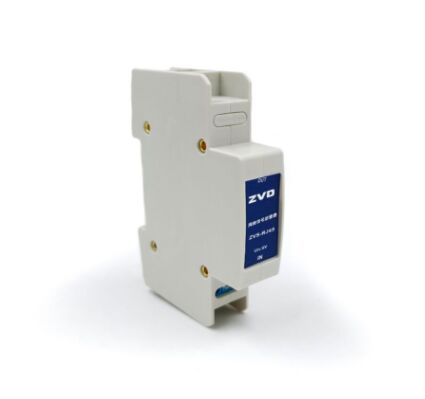

名稱：網絡信號防雷器
型號：ZVS-RJ45
主要參數：
標稱工作電壓Un:5V
沖擊耐受能力:5kV&2.5kA（1.2/50μs,&8/20μs）
總放電電流:10kA
傳輸速率:100M
插入損耗:≤0.5dB
接口形式:RJ45
保護路數：1路

③RS232串口數字信號防雷器

RS232信號采用串口DB9接口時，需要配串口信號防雷器。

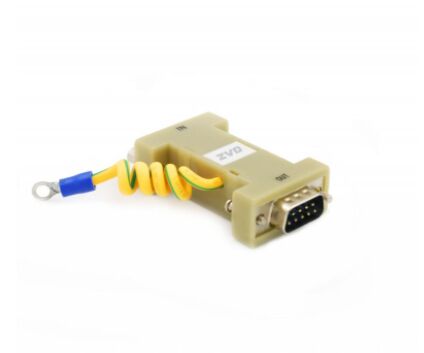

名稱：串口數字信號防雷器
型號：ZVS-DB9
主要參數：
標稱工作電壓Un:12V
沖擊耐受能力:4kV（10/700μs）
傳輸速率:10M
插入損耗:≤0.5dB
接口形式: DB9-J/K

總結：以上就是關于數字通道防雷器產品如何選擇的介紹，確定好數字通道傳輸信號類型后，在進行匹配即可。
